Маркировка кабельной продукции

Цифробуквенные обозначения, из которых состоит название кабеля, отображает в себе всю наиболее важную информацию о его характеристиках: из чего сделаны жила и изоляция, назначение и конструктивные отличия, количество и сечение жил, дополнительные особенности. Часть букв может отсутствовать, обозначая тем самым какой-либо общий параметр.

Буква 1. Может быть только «А» – обозначает алюминиевую жилу. Если маркировка начинается с любой другой буквы, значит первая отсутствует и кабель медный.

Буква 2. Показывает, для каких целей предназначен кабель:

  • М – монтажный
  • МГ – гибкий монтажный
  • П (У) или Ш – установочный
  • К – контрольный

Отсутствие второй буквы говорит о том, что это силовой кабель.

Буква 3. Материал и тип внутренней изоляции. Самые распространенные обозначения:

  • П – полиэтилен
  • В или ВР – поливинилхлорид
  • Р – резина
  • Н или НР – негорючая резина
  • С – стекловолокно
  • К – капрон
  • Д – двойная обмотка
  • Ш – шелк полиамидный
  • Э – экранированный

Буква 4. Конструктивные особенности:

  • Г – гибкий
  • К – бронированный, оплетенный круглой проволокой
  • Б – бронированный лентами
  • О – в оплетке
  • Т – прокладывается в трубах

Доп. Литеры – строчные кириллицей или латинские большие буквы, указывают на особенности подвидов кабелей:

  • з – заполненный
  • нг – негорючий
  • HF – при горении выделяют мало дыма
  • LS – при горении выделяют мало газа

Цифра 1. Количество жил.

Цифра 2. Сечение жил.

Цифра 3. Номинальное напряжение, на которое рассчитан провод.

Это далеко не все возможные обозначения – только те, что применяются в широко распространенных кабелях и проводах для бытового использования. В случае необходимости расшифровку можно глянуть на бирке или спросить у продавца.

Пример рашифровки маркировки: АВВГнг 3х2.5

  • А — кабель с алюминиевой жилой;
  • В — изоляция каждой жилы из ПВХ;
  • В — наружная оболочка из ПВХ;
  • Г — кабель гибкий;
  • нг — оболочка не поддерживает горение;
  • 3 — три жилы;
  • 2,5 — сечение жилы.

Кабель СИП

Шифр трактуют как «самонесущий изолированный провод». Он не боится столкновений с механикой. Его изоляция — сшитый полиэтилен, чаще применяется в качестве уличного кабеля для ЛЭП и отдельных ответвлений. Заменяет неизолированные шнуры А и АС.

начинается от от 25 руб./м.

Это алюмкабель с отсутствием общей изоляции. Сечение жил — 16 единиц, самое большое – 150 единиц. Маркировка не выдаёт численность жил – есть номенклатурный номер.

СИП-1 – это подводка из 2 жил, одна – нулевая несущая. Вариант со 2 по 4 — жилы с единичной нулевой несущей. Образец-4 состоит из 4 токоведущих прутов.

Монтаж СИП привлекает специфический инструментарий: кронштейны — анкеры с зажимами соединения и ответвления.

Электрические провода для квартиры: виды и характеристики

Электрические провода для внутренней проводки несколько отличаются от силовых кабелей – прежде всего, эти различия касаются их технических характеристик и сечения самого провода. Разновидностей подобных электрических проводов, так же, как и кабельной продукции, достаточно много и поэтому вопрос ее выбора стоит достаточно остро. Рассмотрим немного подробнее предлагаемый современной промышленностью ассортимент этой продукции.

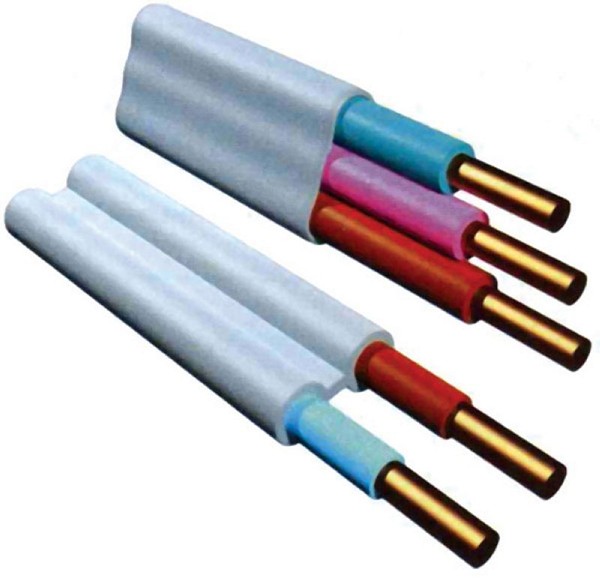

  1. ПБПП (ПУНП) – монтажный провод с плоскими одинарными жилами, помещенными в ПВХ изоляцию и такую же наружную оболочку. Может иметь от одной до трех жил с максимальным сечением в 6 квадратов. В большинстве случаев используется для осветительной электрической проводки – не исключается и подключение с его помощью розеток, но при условии, что в них будут включаться маломощные потребители. Могут иметь как медные, так и алюминиевые жилы – в последнем случае они маркируются как АПБПП.
  2. ПБППг (ПУГНП). Их основное отличие от ПБПП заключается в самих жилах – они витые и состоят из тоненьких проволочек. Буква «г» в конце маркировки указывает на то, что данный провод гибкий.
  3. ППВ. Медный одножильный провод – рекомендуется для скрытой электрической проводки или для монтажа в гофре или кабель-канале. Имеет одинарную изоляцию.
  4. АППВ – то же самое, что и ППВ, только с алюминиевой токопроводящей жилой.
  5. АПВ – одна из разновидностей ППВ. Отличается от него алюминиевой витой жилой, состоящей из туго смотанных между собой проволочек. Производится сечением до 16 квадратов.
  6. ПВС. Это одна из наиболее распространенных марок электрических проводов и кабелей – оболочка и его изоляция изготавливаются из ПВХ. Его отличительная особенность – это круглое сечение и витые жилы. Сечение таких электрических проводов может варьироваться от 0,75 до 16 квадратов. Как правило, используется для подключения бытовых потребителей электричества – монтаж проводки этим проводом не осуществляют.
  7. ШВВП – медный или медно-луженый плоский электрический провод, предназначенный для бытовых нужд. Так же, как и ПВС, он используется для подключения бытовых потребителей. Это витой электрический провод, жилы которого состоят из тонких проволочек – может иметь сечение от 0,5 до 16 квадратов.

Провод электрический медный фото

Если выделять среди всего этого списка наиболее используемые провода, то, несомненно, это будут ШВВП и ПВС – несмотря на то, что их не рекомендуют применять для прокладки домашней электрической проводки, в большинстве случаев для этой задачи их и используют. В этом отношении прельщает их двойная изоляция, повредить которую довольно сложно.

В чем различия между кабелем и проводом

Одни и те же проводники электричества могут назвать кабелем, проводом или шнуром. При этом, по правде говоря, не особо утруждают себя правильностью формулировки как покупатели, так и некоторые продавцы.

Провод – основа

По определению, проводом считаются одна или несколько токоведущих жил, которые соединяют два участка электрической цепи. Жилы могут быть одно и многопроволочными, голыми или изолированными и различающимися по прочим характеристикам. Также есть отдельная категория защищенных проводов, которые легко спутать с кабелем, благодаря наличию внешней оболочки – у них каждая жила имеет свою изоляцию, а все вместе снаружи дополнительно закрывается кембриком из полимеров или подобных материалов.

Голые провода в бытовых условиях практически не применяются – их чаще используют для передачи электроэнергии по воздушным линиям и в прочих местах, куда человек без допуска не попадает.

Изолированные провода сами по себе в быту используются слабо – больше они применяются внутри различного электрооборудования или в электросети электромобиля.

Кабель – сборная конструкция

По структуре кабель похож на защищенный провод – это одна или несколько токоведущих жил, каждая из которых в своей изоляции, плюс еще один изоляционно-защитный наружный слой из полимеров, пластика или резины.

Главное отличие кабеля от провода надо искать внутри – если у последнего наружная оболочка это просто трубка, то у кабеля дополнительно заполняется пространство между токоведущим жилами – нитками, лентами или мелованным составом. Это предотвращает слипание жил, которые могут немного смещаться друг относительно друга при сгибании кабеля, что упрощает его монтаж и дальнейшее обслуживание.

Дополнительно выделяются бронированные кабели – у них несколько слоев наружной изоляции, между которыми есть защита от механических повреждений в виде оплетки или перевитых металлических лент.

Шнур – гибкость

Основное применение электрических шнуров – подключение бытовых электроприборов к сети. Они должны обладать повышенной гибкостью и устойчивостью к многократным изгибаниям, поэтому в шнурах используются медные многопроволочные жилы общим сечением до 4 мм².

Чтобы избежать перерасхода меди при производстве устройств, сечение шнуров подбирается в зависимости от мощности подключаемых приборов. Для мелких электроприборов, наподобие электробритвы, это будет 0,35 мм², телевизорам достаточно 0,5 мм², а устройствам с электродвигателем – от 0,75 мм².

По длине у шнуров нет строгих норм, но чаще всего это 1, 1.5, 2, 3.5, 4 и 6 метров. Часто электроприборы комплектуются шнурами с неразборными (одноразовыми) вилками, а для некоторых устройств под наружную изоляцию вплетается армирование для повышения механической прочности. Если придется менять электрический шнур на устройстве с нагревательными элементами: утюг, бойлер, чайник или электроплитка – надо учитывать, что изоляция должна быть с повышенной термостойкостью.

READ  100 лучших идей: кухня в стиле лофт

Как итог – основные различия

Самостоятельная и отдельная единица это провод – голый или изолированный. Несколько изолированных проводов, собранных в пучок и скрученных между собой это тоже провод, но многожильный. Если сверху многожильного провода есть дополнительная изоляция, то это защищенный провод. Если между жилами защищенного провода есть дополнительные элементы: армирующие нити, мелование или часть внешней оболочки «утоплена» между проводами, то это уже кабель. Гибкий провод или кабель, сделанный для подключения к сети электроприборов, называется шнуром.

Электрические кабели жилых помещений

Основные электрические кабели, используемые в электропроводке квартир и частных домов, это электрические кабели следующих марок (серий):

ВВГ – силовой медный электрический кабель, достаточно гибкий для скрытой или открытой электропроводки квартир и частных домов.

НЮМ (NYM) – силовой медный кабель не с двойной, а тройной изоляцией. Надежный, но очень жесткий.

СИП — самонесущий изолированный провод предназначенный для воздушной подводки электропитания частному дому по воздушным линиям электропередачи ВЛИ.

ВБбШв — кабель бронированный с аналогами, для траншейной подводки электропитания к частному дому.

ПУНП – электрический кабель для сетей управления и контроля (сигнализации), реже для электропроводки.

ТПП, ШТЛП — телефонные электрические кабели для прокладки телефонных линий связи (слаботочная электропроводка).

STP, UTP, FTP и аналоги – витая пара, кабели слаботочной электропроводки компьютерных сетей, видео наблюдения, а также телефонии и датчиков сигнализаций.

Не упомянул о специальном кабеле, который часто используется в жилых помещениях, но редко упоминается в обзорах бытовых кабелей. Это тепловой электрический кабель (резистивный или саморегулирующий), используемый в системах электрический теплый пол.

Все перечисленные кабели хорошо известны, они активно применяются и практически не имеют альтернативны. Однако электропроводка, особенно частного дома, настолько разнообразна, что приходится иметь дело и со специальными электрическими кабелями.

Бумажная маслопропитанная изоляция

Чтобы провод сгибался без повреждения изоляции, бумажную ленту наматывают на жилу с перекрытием 20—30%, чтобы она прилегала к жиле и предыдущему слою с зазором. Зазоры между витками в соседних лентах не должны совпадать, иначе ухудшатся электрические характеристики. Бумага для изоляции делается из сульфатной целлюлозы и пропитывается жидким диэлектриком — маслоканифольным составом.

Бывают кабели для прокладки на вертикальных и крутонаклонных трассах. Их бумажную изоляцию пропитывают нетекучим составом с добавлением церезина. Церезин — воскообразное вещество, образующее с кабельным маслом однородную смесь.

Как проложить кабель?

Кабель ВВГ возможно проложить открытым или закрытым способом. При открытом монтаже, исходя из самой характеристики изделия, проводник должен крепиться на поверхности сооружений, которые не смогут воспламениться. Идеально подойдёт бетон, оштукатуренная стена, кирпич или гипс. Допускает прокладка по подвесным сооружениям, таким как трос. Главное с умом отнестись к самому процессу прокладки. Она должна быть качественной, и максимально недоступной для дальнейшего контакта, чтобы исключить провисание или поломку кабеля.

Обеспечьте дополнительную защиту проводника. Осуществляйте монтаж кабеля с помощью трубы, гофро-, металлорукава. Это позволит вам не опасаться за перебои электроэнергии.

Закрытая прокладка кабеля используется в жилых помещениях. Провод размещается в искусственно созданных пустотах и закрывается слоем штукатурки. При этом дополнительная защита кабеля не требуется совсем. Ведь проводник пролегает внутри стен, а значит любое механическое воздействие полностью исключено. Исключение составляют пустоты в деревянных домах. Однако при использовании негорючих материалов, таких как трубы, можно и вовсе не переживать за возможные последствия – дополнительная защита провода попросту не допустит воспламенения в помещении.

Что касается прокладки медного кабеля под землёй, то это попросту недопустимо без использования специального защитного оборудования. ВВГ не имеет абсолютно никакой самостоятельной защиты для такого способа установки.

Если вы всё же решились на такой способ прокладки кабеля ВВГ, осуществляйте монтаж проводника в специальных коробках, по кабельным конструкциям согласно инструкции. Это поможет провести ВВГ максимально безопасно и позволит продлить срок его службы.

Главное, соблюдайте безопасность при работе с медным кабелем ВВГ и не пренебрегайте вышеизложенными советами. И пусть Фортуна улыбнётся вам!

Пластмассовая изоляция

Жилы покрываются пластмассовой изоляцией с помощью экструзии. Это более технологично, чем мотать бумагу, а потом пропитывать и сушить. Пластмассовая изоляция лучше бумажной маслопропитанной по всем параметрам:

— большая пропускная способность кабеля за счет увеличения длительно допустимой температуры жилы,

— высокий ток термической устойчивости при коротком замыкании,

— меньше вес и диаметр,

— можно прокладывать кабель на морозе без предварительного подогрева,

— нет ограничений по разнице уровней на трассе (ничего никуда не стечет),

— монтаж проще из-за отсутствия жидких компонентов.

Есть четыре вида пластмассовой изоляции.

ПВХ пластикат

Смесь поливинилхлоридной смолы с пластификаторами и стабилизаторами. Пластификаторы с добавлением антиоксидантов делают изоляцию гибкой и замедляют деградацию удельного электрического сопротивления.

ПВХ не лучший изолятор, зато устойчив к агрессивным средам. Не поддерживает горения, но горит. Начинает разлагаться при 140° C и выделяет токсичный газ хлороводород. Свойства ПВХ ухудшаются от света, и пигментные добавки не вполне спасают.

ПВХ пластикат — самый популярный вид пластмассовой изоляции кабелей.

Сшитый полиэтилен (СПЭ)

По свойствам примерно то же, что ПВХ пластикат. Изоляция из сшитого полиэтилена применяется только на одножильных и трехжильных кабелях. Преимущество СПЭ перед ПВХ: меньшая толщина диэлектрика при равном рабочем напряжении на линии.

При использовании СПЭ в конструкцию кабеля включаются два полупроводниковых слоя: по жиле и по изоляции. Это нужно для выравнивания напряженности электрического поля и электромагнитной совместимости кабеля с внешними электрическими цепями.

Сшитый полиэтилен СПЭ отличается от обычного термопластичного ПЭ сохранением механических и электрических свойств при приближении к температуре плавления. Причина: сшивка полимерных нитей на молекулярном уровне с помощью реактивов или радиации. Это как производство термоусадочной трубки, но без раздувки.

Резина

Отличается повышенной гибкостью, влагозащитой и стоимостью, делается из каучуков. Силовые кабели в резиновой изоляции соединяют подвижные элементы с электросетью.

Кабель в резиновой изоляции имеет избыточный диаметр из-за округлой формы. Резина боится света и со временем теряет эластичность.

Помимо каучуковой, есть кремнийорганическая резина: кроме гибкости, она обладает повышенной термостойкостью.

Фторопласт

Максимально сильный диэлектрик, стойкий к высоким температурам и агрессивным средам. Фторопластовая изоляция очень дорогая, поэтому используется либо в жестких условиях эксплуатации, либо для высоковольтных греющих кабелей.

При равных габаритах кабели во фторопластовой изоляции передают большую мощность, чем кабели в СПЭ изоляции, не говоря уж о ПВХ.

Оптические кабели

Для наружного и внутреннего освещения применяют оптические кабели. Это силовой тип, который снаружи имеет прозрачное покрытие. При этом через каждые 20 мм располагаются вспомогательные провода, на которые подсоединены светодиоды с разным оттенком.

С таким кабелем можно соорудить интересную картину благодаря его декоративным свойствам. Кроме того, если он разорвется, то не придется искать место повреждения, так как там диоды перестанут работать. Это удобно для переносных электрических приборов.

Электролюминесцентные кабели — ещё одна разновидность. Они отличаются тем, что равномерно светятся по всей длине. Из них делают надписи и картины.

Как вариант — неоновые трубки. Они отличаются гибкостью и тоже служат в качестве украшения.

Скрытая и открытая проводка

Благодаря маркировке электропровода можно сразу и однозначно узнать все необходимые характеристики. Буквы всегда обозначают материал, из которого изготовлено изделие. Цифры дают информацию о количестве жил и их сечении. Например, аббревиатура АВВГ означает, что кабель не бронированный. Первая буква говорит о выполнении жил из алюминия. Если её нет, то кабель медный.

READ  Натяжной или подвесной

В помещениях со стандартными условиями (сухие с нормальной температурой) зачастую применяются следующие виды проводов:

  1. АВВГ. Этот кабель может быть плоским или круглым. Выполняется с 1,2,3 или 4 жилами, которые сделаны из алюминия. Изоляция такого изделия не воспламеняется.
  2. ВВГ. Имеет те же характеристики, но выполнен из меди. Также есть негорючая модификация, которая носит название ВВГнг. Существует и ВВГнг-LS. Это изделие имеет пониженное дымовыделение.
  3. ПВС. Круглый кабель с большим количеством медных жил.
  4. ШВВП. Плоский многожильный проводник, выполненный из меди. Максимальное сечение составляет 0,75 мм2. Его можно применять только для подключения бытовых электрических приборов.
  5. NYM. Это зарубежный аналог ВВГнг, который производится только в круглой форме.

В таком случае выбирать проводник нужно с учётом материала стен постройки. В деревянных домах необходимо использовать только электрические кабели ВВГнг, ВВГнг-LS, NYM. Если не устраивает цвет или фактура, то можно подобрать подходящий кабель-канал.

Подключение антенны

Главной задачей антенных кабелей является передача сигнала от антенны к телевизору или же любому другому приёмному устройству. Их конструкция обычно предполагает наличие 1 медной жилы, которая находится в толстой изоляции (1−2 мм). Это необходимо для предотвращения механических повреждений, а также частотных накладок. После первой изоляции идёт экранирующий слой. Он позволяет защитить сигнал от паразитных токов. Далее есть ещё одна оболочка, сделанная из поливинилхлорида.

Хоть эти кабели являются конструктивно простыми, но у них есть довольно много характеристик, по которым и нужно делать выбор:

  1. Сопротивление центральной жилы. Этот показатель обуславливает максимальную длину кабеля.
  2. Частота передаваемого сигнала. Существует ДВ и УКВ связь. Этот параметр для каждого типа будет очень различаться. Для УКВ необходимо использовать провод, имеющий в конструкции многопроволочную жилу.
  3. Качество экранирования. В этом случае следует учитывать происхождение паразитных токов, что позволит выбрать для их компенсации наиболее подходящий тип экрана. Лучше применять оплётку или сплошную фольгу.

Как расшифровать марку кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля? Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 – данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ – напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) – исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

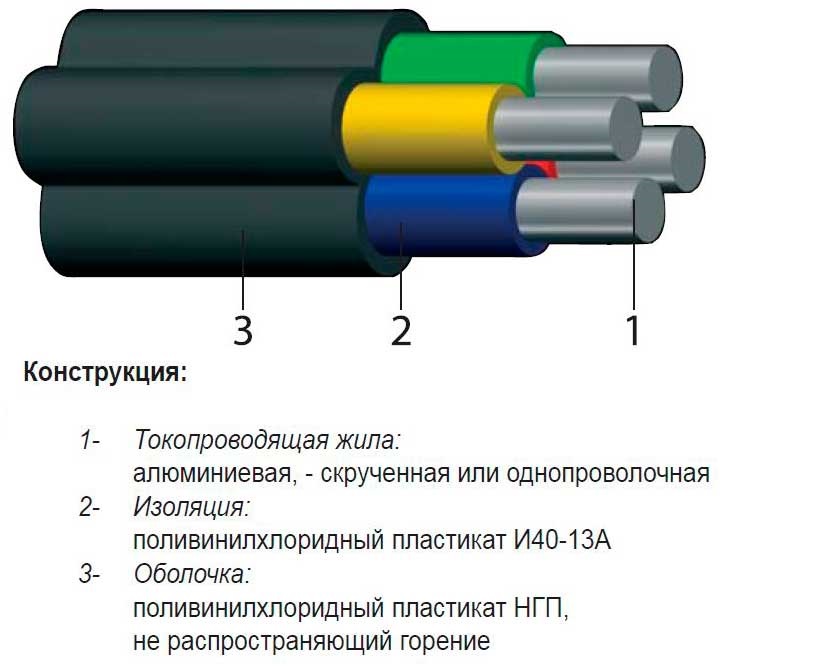

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

– АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

– АВВГз. С заполнением, заполнение из резиновой смеси.

– АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS – «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности.

– АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

– АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К – защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

– АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил –

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

– АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Маркировка кабелей

В модельный индекс кабеля входят буквы и цифры, содержащие информацию о типе материала жил и изоляции, диаметре проводников. Рассмотрим конкретный пример: АНРБГ – 3х16+1х10.

  1. Первая литера – А – означает, что токоведущие жилы из алюминия. При использовании меди буква пропускается.
  2. Вторая литера – Н – тип изоляции. В этом случае – негорючая резина. Варианты: П – полиэтилен, В – поливинилхлорид, Р – обычная резина. Если используется бумага, то знак пропускается.
  3. Третья литера – Р – изоляция оболочки резиновая. Варианты: А – алюминиевая, С – свинцовая.
  4. Четвертная литера – Б – тип броневого покрытия. Варианты: Б – стальная полоса, П – плоская проволока.
  5. Пятая литера – тип покрова брони. Варианты: Г – без такового (голый), Шп – шланг полиэтиленовый, если литера пропущена, то используется битум или кабельная пряжа.

Первый набор цифр: три токоведущие жилы сечением по 16 мм² каждая. Второй набор цифр: одна заземляющая и ее сечение.

Теперь вы имеете представление о том, что такое кабель и насколько сложным может быть его устройство. Пожалуйста, не рассматривайте его как разновидность бельевой веревки.

Виды кабелей и проводов

Провода и кабели отличаются большим разнообразием и адаптированы под различные отрасли промышленности. Кабель и провод классифицируется по своему назначению, а так же по материалу изоляции. При этом кабель и провод бывает:

силовым. В кабеле может применяться сшитый полиэтилен для изоляции. Другой разновидностью изоляции в силовом кабеле и проводе могут быть полимерные соединения без галогеносодержащих составляющих. Это делается для уменьшения выделения дыма и ядовитых газов при авариях с последующим значительным нагревом кабеля и провода, что повышает уровень безопасности в электроустановках.

Силовой провод используется для напряжений до 700 Вольт как в промышленных так и в гражданских объектах для монтажа электроустановок. Токопроводящие жилы могут быть как однопроволочными так и многопроволочными. Провод прокладывается в строительных объектах открытым – на стенах и скрытым – под штукатуркой способами. Пример такого провода показан на изображении ниже:

  • Термостойким и огнестойким. Для проводов и кабелей существует параметр, который называется «температурным индексом». Он указывает в градусах по Цельсию температурный режим пространства, в котором проложен провод или кабель при этом нормально работающий. Для термостойких проводов и кабелей этот индекс начинается со значения «+70». Он увеличивается по мере термостойкости изделия, достигая значения «+600».
  • Установочным. Этим проводом выполняются соединения электрооборудования в электрических сетях того или иного назначения, что иллюстрирует таблица, показанная далее:

  • Специального назначения. К этой группе относятся провода и кабели, применяемые на речных и морских судах, железнодорожных локомотивах и вагонах, автотранспортных средствах, авиации, шахтах, радиоустановках, лифтовом оборудовании, системах обогрева.
  • применяемым в нефтегазовой промышленности.

Кабель и провод бывает:

  • контрольным, для управления и связи;
  • для промышленного интерфейса.

Провод бывает:

изолированным самонесущим с одной или четырьмя токопроводящими жилами, применяемым для воздушных линий электропередачи 0,6 – 35 киловольт:

Такие линии электропередачи строятся в местах с особыми климатическими условиями и для экономии места, занимаемого линией электропередачи.

READ  15 лучших встраиваемых посудомоечных машин 60 см

Не изолированным. Этот провод применяется для воздушных линий передачи электрической энергии:

Контактные и гибкие провода также относятся к группе неизолированных. Контактные применяются для создания воздушной электрической сети для железных дорог и городского электротранспорта. Гибкие – для специальных особо гибких соединений, например щёток электродвигателей.

  • Обмоточным. Эти провода бывают с разными видами изоляции – с эмалевой, бумажной, волокнистой, эмалево – волокнистой, плёночной и пластмассовой. Они применяются для изготовления обмоток электрических машин.
  • Выводным, соединительным и монтажным. Выводными проводами с изоляцией из кремний – органической резины или полиэтилена присоединяются к электросетям различные электродвигатели и иные устройства. Соединительные провода содержат либо медные, либо лужёные медные жилы в изоляции из ПВХ и предназначены для использования с различными бытовыми электроприборами. Монтажные провода используются для соединений внутри электронного и электрического оборудования.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

  1. Легче медных.
  2. Значительно дешевле.

— Минусы алюминиевых проводов

  1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
  2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
  3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
  4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
  5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

  1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
  2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
  3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

  1. Стоимость – в несколько раз дороже алюминия.
  2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
  3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Это интересно: Технические хитрости бытовых розеток: разбираемся в сути

Правила работы с проводами

Средства защиты при работе

Прежде чем подсоединять провод, следует отмерить необходимую длину, обрезав и сняв изоляцию с края кабеля. Чтобы сделать такую работу используются различные инструменты. Речь идет об удлиненных плоскогубцах (круглогубцах) и кусачках

Покупая такие инструменты, необходимо обратить внимание, чтобы их ручки имели изоляцию. При помощи обычных плоскогубцев удобно обрабатывать большие кабеля

Круглогубцы, имеющие на концах кусачки, идеально подходят, если требуется свернуть неизолированный конец в кольцо. Кусачки также позволяют обрезать часть провода, даже если тот находится в труднодоступном месте.

Тем не менее, наиболее универсальный и полезный инструмент – съемник изоляции. Он состоит из проемов для запрессовки концов, кусачек и калиброванных отверстий, которые позволяют подрезать и снимать изоляцию. Данный инструмент позволяет делать с кабелями многие манипуляции.

Для защиты себя и окружающих в момент выполнения электромонтажных работ следует придерживаться определенных правил:

  • Пользоваться только исправным оборудованием, надежными электроинструментами, переносками и удлинителями;
  • Прежде чем начинать работу, рекомендуется отключение подачи электричества. Следует воспользоваться УЗО или автоматами. Кто-то может случайно включить напряжение на площадке, для предупреждения такой ситуации следует предварительно повесить табличку с предупреждением;
  • В качестве страховки использовать тестеры и индикаторные отвертки;
  • Проконтролировать качество изоляции на рабочих инструментах;
  • Постараться не проводить монтажные работы в одиночку – всегда может пригодиться помощь.

Если электропроводка прокладывается под потолком, то лучше не пользоваться стульями или столами. Для этой цели требуется только помост. В помещении, где осуществляются работы, должен быть огнетушитель, так как искрящиеся провода заливать водой нельзя.

Применение витого кабеля в быту

У каждого дома сейчас можно заметить змеевик для сушки белья, он располагается в ванной достаточно неудобно. Как правило, люди пытаются его сразу менять на электрический полотенцесушитель, который подключается витым кабелем. В результате удается сохранить место и просто сделать такую проводку достаточно безопасной. Следует выделить и сразу несколько основных преимуществ такого кабеля и подключения в целом:

  1. На территории нашей страны нет постоянного нагрева воды в змеевике, а вот электрический, станет прекрасным решением в любое время года. Его главное преимущество заключается в том, что вы самостоятельно выбираете время, когда его нужно включить.
  2. Максимальная температура нагрева электрического полотенцесушителя составляет 70 градусов. Это означает, что помещение не будет сильно перегреваться, получится избежать излишней влажности, и просто на стенах не будет появляться плесень.
  3. Такой полотенцесушитель серьезно экономится пространство комнаты.

Витой кабель можно использовать и в других случаях:

  • Для подключения бытовой техники. К примеру, можно подключить компьютер, стиральную машину, гладильную доску, принтер и многое другое;
  • Также он позволяет выполнять подключения водонагревательных приборов высокой мощности;
  • Часто кабель используется для подключения освещения в доме.

Это интересно: Технология оконцевания жил проводов и кабелей

Комментариев нет, будьте первым кто его оставит
