Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Биотопливо как альтернатива традиционному отоплению

Одним из эффективных и доступных способов обогреть загородный дом служит котел, работающий на биологически чистом топливе. Этот вид альтернативного отопления использует для своей работы отходы производства – шелуха сельскохозяйственных культур, щепа, опилки и другие побочные продукты деревообрабатывающей промышленности.

Котлов, работающих на пеллетах, существует много. Есть возможность автоматизировать процесс подачи топлива, чтобы все происходило без участия хозяина

Из различных отходов делают плотные спрессованные гранулы небольшого размера – пеллеты, которые сжигаются в котлах. По сравнению с обычными дровами такое топливо горит дольше и позволяет получить больше тепла. Также, делают крупные плотные брикеты из различного рода отходов растительного происхождения. Такое спрессованное топливо позволяет получить в 2-4 раза больше тепловой энергии. Его теплотворная способность составляет до 5,0 кВт×ч/кг.

Пеллеты, в отличии от брикетов, имеют значительно меньший размер. Они применяются в автоматизированной системе отопления. Брикеты же, более эффективны, но обладают большим размером

Для газового котла можно использовать биогаз. Его несложно получить в процессе гниения органических отходов. Для этого потребуется соорудить достаточно объемный резервуар, поместить в него отходы, предусмотреть установку для их перемешивания. Под воздействием воздуха и бактерий будет происходить процесс гниения и выделение газа. Предстоит установить трубопровод для сброса отработанного материала. Также, для сбора газа в специальные резервуары, его очистки и перемещения в систему отопления, нужно использовать соответствующие приспособления.

Экологически чистый способ отопления, использующий альтернативный источник получения тепла – водородный котел. В основе его работы лежит реакция взаимодействия молекул водорода с кислородом, в процессе которой выделяется огромное количество тепла. Этот вид отопления требует соблюдения правил эксплуатации и техники безопасности.

Принцип работы водородного котла основан на химической реакции между водородом и кислородом, в результате чего выделяется много тепла и никаких вредных веществ. Но нужно соблюдать правила безопасности

Основной недостаток – высокая стоимость фабричного оборудования. Выходом из сложившейся ситуации является оборудование водородной системы отопления своими силами. Для ее работы потребуется постоянное подключение к источникам электроэнергии и воды, водородная горелка, водородный генератор, катализаторы и сам котел. Тепло, полученное в результате химической реакции, поступает в теплообменник, а в качестве отходов – простая вода.

Выбираем схему подключения твердотопливного нагревательного прибора

Организовывая систему отопления дома, мало перед собой иметь чертеж отопительного котла на твердом топливе. В данном случае нужно определиться с типом контура обогрева дома. Для решения проблемы специалисты сегодня предлагают несколько вариантов. Это открытая и закрытая разводки с принудительной и естественной циркуляцией. Открытый контур подойдет для дачи или дома отдыха. Принудительная циркуляция поможет поддерживать температуру воздуха на нужном уровне в обычных, жилых домах, при этом позволит существенно сэкономить на потреблении энергоносителя. Коллекторная разводка – это новый тип обогрева дома, позволяющий создавать в каждом отдельном помещении свой температурный режим. Однако если не знаете, как подключить твердотопливный котел отопления к коллекторному контуру, работу доверяют только специалистам, потому что сама разводка сложная в исполнении.

Есть вопросы относительно того, как установить котел отопления на твердом топливе, видео ниже поможет вам разобраться с некоторыми аспектами выполнения работы.

Давайте разберем какие же системы отопления мы действительно можем назвать автономными по тем или иным критериям.

Автономная система отопления квартиры (таунхауса). Это наличие котла отопления в самом помещении. Мы имеем полный доступ к нему, можем регулировать (прибавлять или убавлять) температуру в нашем жилище. Отключать или включать котел тогда, когда нам это действительно необходимо (очень актуально в межсезонье). Из недостатков можно отметить только один. Всё обслуживание системы ложится на нас. Также необходимо самим организовывать подогрев воды для хозяйственных нужд. Ставить двухконтурный котел или бойлер косвенного нагрева. Это называется автономное отопление квартиры в многоквартирном доме.

Такое же автономное отопление можно организовать и в частном доме. Поистине оно будет являться автономным и надежным

Единственный момент, который следует здесь брать во внимание это подключение к газовой трубе. Если оно есть у нас всё хорошо

Мы можем управлять котлом удаленно с помощью смартфона. Задавать температуру с помощью термостата и поддерживать её около +10 градусов, когда мы не проживаем в доме. И прибавлять её к нашему приезду. Нам не нужно знать сколько сгорело дров и сколько осталось. Мы только регулируем котел и всё.

Как уменьшить минусы твердотопливного котла?

Что делать, если, не смотря на все доводы против, отопление загородного дома твердотопливным котлом – единственный доступный вариант?

Можно установить твердотопливный котел с прицелом на то, чтобы заменить его на газовый, когда на это появится возможность. Конечно, такая замена – «удовольствие» дорогое, но никто ведь не мешает не просто заменить, а — старый  продать хоть и дешевле, но это всё равно компенсирует затраты на покупку нового.

Вариант второй – комбинированный котел. Такой котел стОит дороже, чем котел для одного вида топлива, и габариты его больше, и КПД меньше… но, опять-таки, если выбирать между этими минусами и житием в холодном доме, то, полагаю, выбор очевиден.

Вариант третий и, возможно, самый оптимальный – твердотопливный котел медленного горения, т. е. пиролизный.

Что же касается уменьшения минусов… Предпочтительней котёл с изменяемой мощностью и наличие бака-аккумулятора, о чём подробно читайте в статье про автоматизацию твердотопливных котлов.

Итак, если вы выбрали отапливать дом твердотопливным котлом, то у вас наверняка много вопросов. Например, какова схема обвязки твердотопливного котла? Хотя это и не тема данной статьи, но скажу уже здесь: обвязка газового и твердотопливного котла одинакова. Поэтому статьи о монтаже напольных газовых котлов в разделе о монтаже отопления справедливы и для твердотопливных.

Но если отопление частного дома твердотопливным котлом однозначно не для вас, идём знакомиться с другими возможностями.

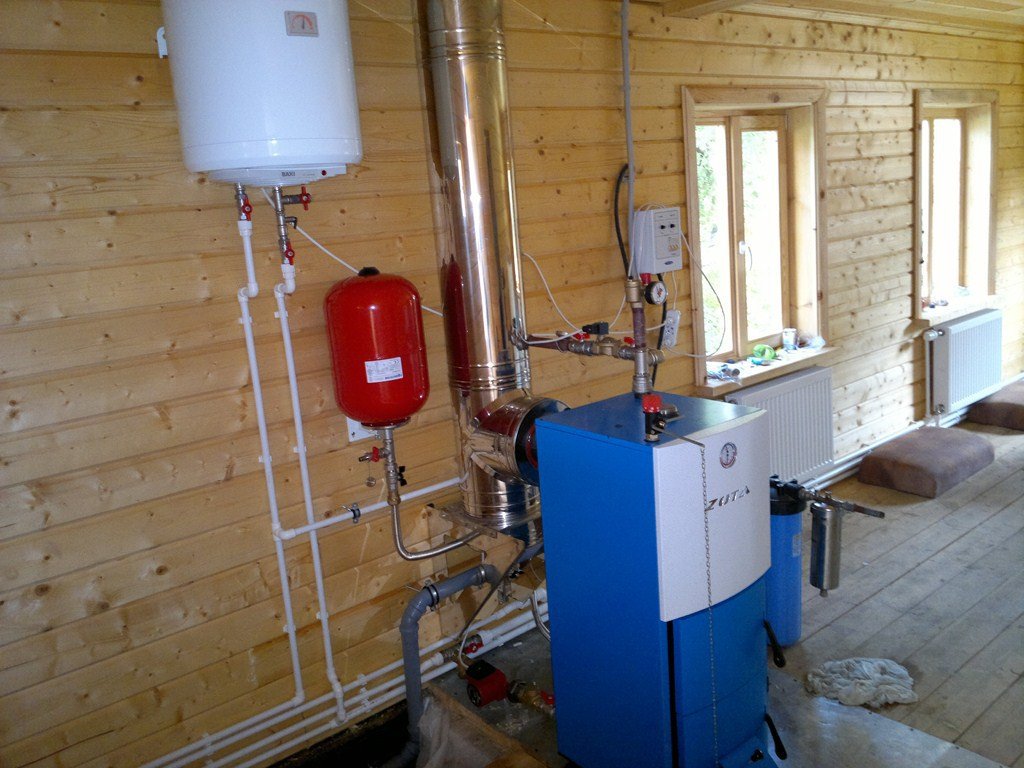

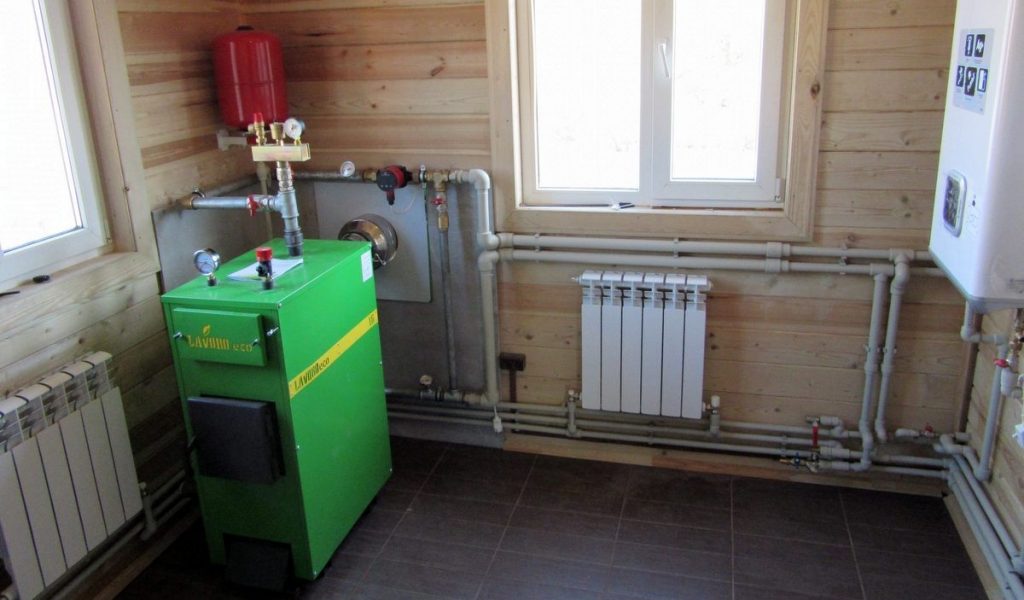

отопление частного дома твердотопливным котлом

Что нужно для установки твердотопливного котла своими руками?

Если для монтажа твердотопливного котла вы не собираетесь привлекать специалистов, вам придётся самостоятельно подготовиться к работе.

Прежде всего понадобится спецодежда и инструмент:

• спецовка, краги и сварочная маска;
• сварочный аппарат;
• дисковая пила с режущими дисками по металлу;
• строительный уровень и угольник;
• набор рожковых ключей;
• разводные ключи;

• отвёртка с набором различных насадок;

• рулетка и маркер;
• пистолет для герметика.

Для подключения котла к отопительной системе нужно дополнительно приобрести:

• 2 шаровых крана со сгоном и двусторонней (внешней и наружной) резьбой диаметром 50 мм;
• группу безопасности (манометр, предохранительный клапан, автоматический воздухоотводчик и пару шаровых кранов диаметром 15 мм);
• 3 стальных муфты диаметром 50 мм;
• стальные переходники 57-32 мм;
• стальные отводы диаметром 50 мм;
• дымовую трубу с шиберной задвижкой;
• металлические трубы для подключения котла;
• термозащищённый герметик;
• сантехническую подмотку;

• циркуляционный насос (устанавливается на линии обратного хода и обеспечивает принудительную циркуляцию теплоносителя в случае затруднения естественной).

Самое главное при установке теплогенератора – следовать положениям инструкции завода-изготовителя. Перед началом монтажных работ необходимо выполнить сборку системы отопления и проверить её на герметичность, а также организовать вентиляцию и систему дымоудаления в котельной.

Особенности обвязки — как подключить правильно

При обвязке дровяного котла между агрегатом и расширительным бачком рекомендуется установка предохранительных линий на входе и выходе, причем располагать их рекомендуется вблизи водонагревателя. Соединение котла с расширительным баком нужно проводить наиболее коротким путем, при этом не допускается врезание кранов или предохранительных клапанов.

На каждой схеме подключения твердотопливного котла имеется точка, определяющая расстояние между расширительным баком и верхней точкой отопительной системы. Если отсутствует возможность поднять бак на такую высоту, необходимо врезать насос для принудительной циркуляции теплоносителя в прямой отрезок трубы. Несоблюдение этого правила может стать причиной засасывания воздуха в верхние батареи отопления.

Установка циркуляционного насоса должна проводиться на обратной трубе в непосредственной близости к отопительному котлу. В этом случае перебои в электропитании не повлияют на эффективность работы системы отопления. Для монтажа насоса требуется дополнительный обводной путь, позволяющий отключать насос при необходимости, а обвод перекрывать с помощью специальных кранов.

Из всего вышесказанного можно сделать вывод: в основе любой системы лежит вытеснение холодного теплоносителя наиболее горячим. А вот эффективность этого процесса является залогом качества сборки всего контура отопления и устройства твердотопливного котла.

Традиционная схема подключения твердотопливных котлов

Основу практически любой, используемой сегодня автономной системы отопления составляет подключение . Именно эта связка является ключом к безопасности всего отопительного комплекса. Предварительно сделанные тепловые расчеты позволяют беспрепятственно подавать теплоноситель на специальную емкость, которая выполняет аккумулирующие функции. При необходимости, во время остывания основного механимзма, система отопления отбирает из теплового аккумулятора теплоноситель нужной температуры.

Нагревательный прибор с теплоаккумулятором может работать в постоянном рабочем режиме, сохраняя максимально высокий КПД, экономя при этом драгоценное топливо.

Нередко именно с помощью расширительного бака осуществляется регулировка температуры теплоносителя в отопительном контуре. Ниже показана и место теплового аккумулятора во всей единой системе отопления частного дома.

Расширительный бак является обязательным элементом всей системы, на котором базируется горячее водоснабжение. Контур горячего водоснабжения помещается в теплоаккумулятор, где разогретый теплоноситель отдает свое тепло проточной воде, циркулирующей по контуру ГВС. Без расширительного бака невозможно оборудовать подключение теплого пола. Котлы длительного горения вместе с теплоаккумулятором идеально подходят для обустройства отопления по типу «теплые полы». За счет расширительного бака создается необходимая температура теплоносителя, который далее поступает в трубопровод, уложенный на пол. Отопления «теплый пол» в таком виде обладает максимальной эффективностью.

Схемы подключения твердотопливных котлов вместе с расширительным аккумулирующим баком представляют собой комплекс сложного и дорогостоящего оборудования. Несмотря на высокую стоимость подобных схем обогрева, вложенные средства и ваши старания окупятся в скором времени.

Основные требования к помещению котельной

Бытовые теплогенераторы на твёрдом топливе устанавливаются в отдельных сухих помещениях, пристройках или отдельных строениях. Размеры котельной определяются габаритами агрегата, а также особенностями его обслуживания, однако наименьшая допустимая площадь составляет 7 м.кв. При этом необходимо предусмотреть защищённое от атмосферного воздействия место для хранения запаса топлива — перед загрузкой оно обязательно должно быть сухим.

3D схема отопительной системы с твердотопливным котлом

Нормальный режим работы твердотопливного котла обеспечивается стабильным притоком воздуха. Поэтому в котельной нужно выполнить приточную и вытяжную вентиляцию. Канал первой размерами 30х30 см должен выходить на нижнюю часть стены напротив дымохода, а вытяжное отверстие, габариты которого должны составлять 40х40 см, располагается на не более чем 40 см от потолка. Вентиляция котельной должна обеспечивать нормальную тягу. При её недостатке падает производительность котла, а при избытке – затрудняется регулировка процесса сгорания топлива.

Приточно-вытяжная вентиляция и дымоудаление в котельной

Твердотопливный котёл должен быть установлен на строго горизонтальной несгораемой (бетонной или кирпичной) площадке толщиной около 7 см. На деревянном полу такое оборудование можно устанавливать только с обустройством промежуточного кирпичного слоя, накрытого 3-4 мм металлическим листом или не мене чем 5-см цементной стяжкой. Основа котла на твёрдом топливе должна быть на 10-20 см шире внешних габаритов корпуса, но стороны топки следует дополнительно обустроить зону безопасности шириной не менее 40 см.

В чем особенность подключения твердотопливного котла. Важные нюансы

На данный момент в быту используется довольно разнообразные схемы подключения котлов на твердом топливе к индивидуальной системе отопления

В каждом отдельном случае берется во внимание вид котла, каким топливом снабжается отопительный прибор и какова его мощность. Основные задач и требования, которые ставятся перед отопительными приборами – это обогрев помещений, работа системы ГВС, необходимый уровень комфорта и условия эксплуатации

Как подключить твердотопливный котел к системе, если уже на стадии разработки и планирования возникло желание наладить взаимодействие твердотопливного котла с электрическим прибором. Когда дело касается непосредственно установки агрегата и его подключения ко всем элементам всего отопительного комплекса, возникает масса вопросов.

Тем более что от того, насколько правильно подключено нагревательный прибор на твердом топливе зависит последующая работа всего отопления, рентабельность индивидуального отопления.

К примеру: вы используете отопительный прибор в рабочем режиме на температуре ниже допустимых переделов. Температура теплоносителя в обратном контуре ниже 55 С (точка росы) приводит к образованию чрезмерного количества конденсата, который начинает вытекать с котла наружу. Во-первых, на стенках топки образуется в большом количестве сажа, которая оседает на теплообменнике и скапливается на стенках дымохода, уменьшая его сечение. Как результат, теряется драгоценные показатели КПД нагревательного прибора, возникают сложности с его обслуживанием. Во-вторых, котельное помещение приобретает неаккуратный вид.

Схема

• обязательно присутствуют большой и малый контур, по которым циркулирует вода;
• трубопровод должен иметь хорошую проходимость;
• монтаж трубопровода должен быть выполнен в соответствии с параметрами, указанными на спецификации.

Не последнее место в домашнем отоплении занимает вентиляция. Прибор должен быть подключен к системе вентиляции, устройство которой выполняется строго по с существующим нормам и стандартам. Правильно оборудованная вытяжка и вентиляция не только способствуют повышению эффективности работы котла, но и гарантируют безопасную эксплуатацию сложного агрегата в жилом доме.
