Таблицы характеристик радиаторов отопления

Содержание
  1. Порядок монтажа радиатора отопления
  2. Как лучше выбрать радиатор для квартиры
  3. Критерии выбора батарей
  4. Виды радиаторов
  5. Тип системы отопления
  6. Возможные схемы подключения радиаторов
  7. Считаем батареи по объему
  8. Число секций биметаллических радиаторов
  9. Воздухоотводчики
  10. Определение мощности
  11. Критерии выбора
  12. Назначение и выбор байпаса
  13. Производители

Порядок монтажа радиатора отопления

Следует отметить, что в СНИП прописан также порядок выполнения монтажа радиатора. Воспользовавшись им, вы все сможете выполнить правильно:

  1. Прежде всего, необходимо определить место для крепежей. Их количество зависит от размеров батареи, но даже в случае монтажа самого маленького радиатора кронштейнов должно быть не менее трех;
  2. Производится крепление кронштейнов. Для надежности необходимо использовать дюбели или цементный раствор;
  3. Устанавливаются необходимые переходники, кран Маевского, заглушки;
  4. Теперь можно начинать установку непосредственно самого радиатора;
  5. Следующий шаг – подсоединение радиатора к подводящей и отводящей трубам системы;
  6. Далее необходимо установить воздухоотводчик. Согласно современным СНИП, он обязательно должен быть автоматическим;
  7. После того, как правильный монтаж радиаторов отопления будет полностью завершен, можно удалить защитную пленку с радиаторов.

Если во время монтажа отопительных радиаторов вы будете придерживаться всех вышеописанных правил и требований, то в таком случае будете долгое время наслаждаться теплом, которое дает ваша правильная установка батарей отопления и качественно сделанная отопительная система.

Как лучше выбрать радиатор для квартиры

На основании вышеизложенного можно сделать вывод, что стальные и алюминиевые радиаторы, несмотря на массу достоинств, в многоквартирных домах долго не прослужат.

Поэтому годятся два вида калориферов: чугунные или биметаллические.

Если позволяют финансы, то почему бы и не использовать их во благо — приобрести отопительные приборы, сочетающие в себе достоинства всех трёх других видов радиаторов. Кроме того, такие батареи, исходя из их характеристик, лучше всего установить в новых многоэтажных домах с высоким рабочим давлением.

Важно! Если предшественники новых батарей были из чугуна, можно приобрести как чугунные, так и биметаллические калориферы. В противном случае предпочтительнее биметаллические батареи

Чугунные батареи — оптимальный выбор, если вы проживаете в пятиэтажке советских времён и стеснены в средствах.

Критерии выбора батарей

Привлекательный внешний вид – первое, на что обращает внимание покупатель. Кому-то нравятся угловатые конструкции, кто-то отдает предпочтение обтекаемым, округлым формам

Выбирая, какие лучше радиаторы отопления, пользователю следует внимательно прочитать инструкцию, понять достоинства, недостатки видов.

Рабочее давление – один из основных показателей, который зависит от материала изготовления оборудования. В продаже предлагаются стальные, чугунные, алюминиевые и биметаллические батареи.

Сырьевая база и технология изготовления влияет на:

  • параметры рабочего и максимального давления;
  • стойкость к появлению ржавчины, механическим ударам, химическому воздействию;
  • теплоемкость;
  • КПД;
  • продолжительность эксплуатации.

Следующий этап – способ присоединения к трубопроводу. Обвязка может быть боковой, нижней, также встречается универсальное присоединение. Последний вариант считается оптимальным выбором при формировании автономных магистралей, в которых основное требование – простота и удобство монтажа оборудования.

Если батарея покрыта полимерной краской, она будет противостоять ударам, гладкие стенки лучше отдают тепло, а шлифовка показывает высокое качество изделий.

Виды радиаторов

Какой лучше радиатор подобрать для монтажа в квартире или загородном доме? В первую очередь требуется определиться с материалом изготовления отопительного оборудования.

Современные производители выпускают батареи из следующих материалов:

  • чугуна;
  • алюминия;
  • стали;
  • биметалла.

Чугунные

Радиаторы из чугуна, популярные ранее, и в настоящее время не потеряли былой славы. Только современные батареи имеют более привлекательный внешний вид и, по замыслу производителя, могут являться отдельными элементами декора.

Декорированные батареи из чугуна

Преимуществами данного материала являются следующие качества:

  • возможность долго удерживать тепло;
  • долговечность. Средний срок использования чугунной батареи составляет 50 лет;
  • инертность к коррозии и различным химическим соединениям;
  • возможность выдерживать кратковременные скачки давления в отопительной системе;
  • рабочее давление до 15 ампер, что оптимально подходит для квартиры в многоэтажном доме с общей отопительной системой;
  • низкая стоимость (от 2 000 рублей).

Батареи из чугуна также имеют и отрицательные качества, к которым относятся:

  • необходимость длительного периода времени для полного прогрева;
  • отсутствие конвенции, позволяющей помещению прогреваться равномерно;
  • большой вес.

Радиаторы чугунные рекомендуется устанавливать в домах с централизованной системой отопления.

Алюминиевые

Алюминиевые радиаторы отличаются:

  • малым весом, что существенно облегчает процессы транспортировки и монтажа;
  • прочностью;
  • элегантным внешним видом;
  • высоким показателем теплопроводности. Около 50% тепловой энергии передается за счет естественного излучения и оставшиеся 50% за счет наличия конвекции;
  • возможностью выдерживания давления до 16 атмосфер.

Алюминиевые батареи для жилых помещений

Среди недостатков можно выделить:

  • подверженность коррозии (особенно, если в качестве носителя используются вещества, произведенные на основе этиленгликоля);
  • необходимость установки дополнительного устройства – воздухоотводного вентиля (клапана), который помогает вытеснить воздух из коллектора.
READ  Виды кровельных материалов для крыши

Алюминиевые батареи одинаково подходят как для частного дома с автономной системой теплоснабжения, так и для помещения в многоквартирном доме с центральной системой.

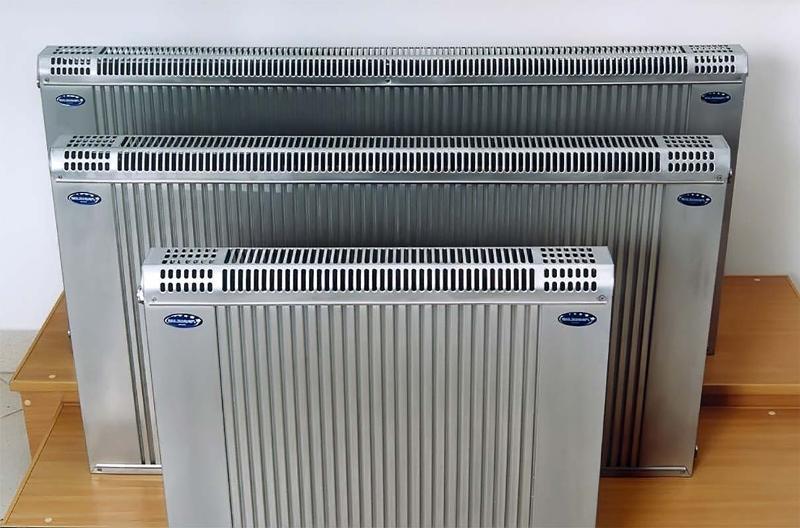

Стальные

Для изготовления стальных радиаторов, как правило, применяется низкоуглеродистая сталь. Готовые изделия отличаются:

  • высоким показателем теплоотдачи;
  • прочностью;
  • надежностью. Как правило, стальные батареи цельные. В конструкции отсутствуют различные соединительные элементы, которые первыми приходят в непригодность и становятся причинами образования течи;
  • разнообразием. Производители выпускают батареи с нижним подключением, диагональным или боковым.

Радиаторы из стали могут быть следующих подвидов:

трубчатые. Устройство состоит из отдельных трубок определенного диаметра, от которых зависит мощность оборудования. Трубчатые батареи имеют привлекательный вид. Они прочны и долговечны. В обычных условиях могут выдерживать давление до 16 атмосфер;

Трубчатая стальная батарея

панельные. Обогревательные коллекторы состоят из большого количества пластин, соединенных между собой панелями. Панельный радиатор отличается более высокой стоимостью (приблизительно на 25% – 30% выше трубчатых конструкций) и возможностью выдерживать меньшее давление (не более 10 атмосфер).

Стальная панельная батарея в разрезе

Стальные радиаторы рекомендуется устанавливать в домах с автономной системой отопления, так как даже кратковременное повышение давления в сети может привести к деформации и образованию трещин.

Биметаллические

В последнее время широкой популярностью пользуются биметаллические радиаторы, изготовленные из стали (сердечник отопительного прибора) и алюминия (корпус батареи).

Благодаря сочетанию двух металлов достигаются:

  • прочность изделия;
  • неподверженность коррозии и химическим примесям;
  • долговечность. Батареи могут служить более 35 лет;
  • возможность выдерживать высокое давление в системе. Некоторые батареи способны работать при давлении до 50 атмосфер;
  • высокий коэффициент теплоотдачи.

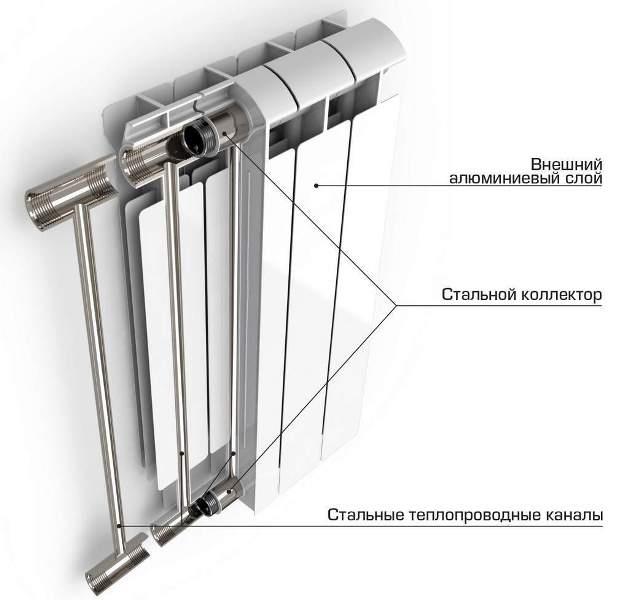

Биметаллическая батарея

Из недостатков можно выделить:

  • высокая стоимость;
  • меньшая площадь сечения;
  • наличие высокого уровня гидравлического сопротивления.

В связи с высоким показателем сопротивления батареи из биметалла рекомендуется использовать в системах с высоким давлением (многоквартирные дома, большие производственные помещения и так далее) и не рекомендуется устанавливать в частных домах с минимальным уровнем внутрисистемного давления.

Тип системы отопления

Системы с одной трубой могут иметь вертикальную или горизонтальную разводку. Последний вариант больше всего подходит для жилищ небольшой этажности: обычно речь идет об одно- или двухэтажных домах. Трехэтажные строения горизонтальной разводкой оснащаются редко. Вертикальную разводку обычно применяют в многоэтажках. Такая схема состоит из выходящей из потока трубы, следующей на радиатор, и далее – в пол. Такую картину можно наблюдать во всех (или почти во всех) помещениях. Иногда встречаются случаи с запиткой от одного стояка сразу двух радиаторов. При этом совсем не обязательно, чтобы они находились в одной комнате.

Сильной стороной этой схеме являются небольшие затраты на монтажные работы и стабильность работы (разбалансировать ее довольно непросто). Однако если происходят весомые изменения параметров батарей и труб, это может в значительной мере повлиять на гидравлическое сопротивление. В результате теплыми оказываются только две первые секции, а вся остальная часть прибора остается холодной.

Для однотрубной разводки характерно постепенное снижение температуры теплоносителя по мере удаления его от котла. Эффективность нагревания батареи у соседа сверху (при верхней подаче) обратно пропорционально нагреванию радиатора этажом ниже . Во избежание подобных ситуаций был принят закон об общей собственности системы отопления. Теперь, чтобы заменить трубу или отопительный прибор, нужно получить соответствующие разрешения. Двухтрубной разводкой многоэтажки оснащаются не так часто. Объясняется это большим расходом труб на ее организацию. К тому же значительные размеры усложняют балансировку контура.

Двухтрубная система в многоэтажном доме имеет следующую схему:

  • В помещение заводится две трубы.
  • Более горячая часть служит для подачи теплоносителя на батарею.
  • Вторая отводит остывший после радиатора теплоноситель дальше.

Благодаря этой схеме достигается идентичность температуры подаваемого на все отопительные приборы теплоносителя

Важно помнить, что если произойдет изменение гидравлического сопротивления всего в одном радиаторе, вся система может полностью разбалансироваться. Очень маленькое сопротивление спровоцирует прохождения почти всего объема теплоносителя именно через этот участок

Потому при наличии такой разводки в обязательном порядке проводится монтаж регулирующей арматуры. Чаще всего это – ручные регулирующие вентили или термостаты.

Возможные схемы подключения радиаторов

Перед тем, как приступать к процессу установки радиаторов отопления, крайне важно определить схему подключения. Существует несколько вариантов, как это сделать, это указано и в снип

READ  Бохо в интерьере: 90 фото и идей

Каждый из них имеет как определенные достоинства, так и недостатки. Методы подключения:

  • боковое подключение. Данный способ является, пожалуй, наиболее распространенным, поскольку именно он позволяет добиться максимальной теплоотдачи радиаторов. Принцип монтажа довольно прост – подводящая труба подключается к верхнему патрубку радиатора, а отводящая – к нижнему. Таким образом, и подводящая, и отводящая трубы расположена на одном конце батареи.
  • диагональное подключение. Данный метод используется преимущественно для длинных радиаторов, поскольку позволяет добиться максимального прогрева батареи по всей длине. В таком случае, подводящую трубу следует подключать к верхнему патрубку, а отводящую – к нижнему, который расположен на другой стороне батареи.
  • нижнее подключение. Наименее эффективный метод подключения (по сравнению с боковым методом, КПД ниже на 5-15%), используемый преимущественно для отопительных систем, расположенных под полом.

Варианты подключения радиаторов отопления

Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 м2 и высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем.  16 м2 * 3 м = 48 м3
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

  • 2/3 батареи.
  • До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Воздухоотводчики

Стандартная монтажная комплектация включает в себя ручной воздухоотводчик (кран «Маевского»). Местом его установки выступает свободный верхний коллектор. Наличие стравливателя воздуха обязательно при подключении биметаллического радиатора. Дело в том, что контакт теплоносителя с материалами коллектора провоцирует химические реакции, в результате которых образуются газы.

Благодаря этому небольшому приспособлению появляется возможность удалять воздух и газы, накопившиеся внутри радиатора. Если этим пренебречь, в системе появится избыточное давление, провоцирующее нарушение циркуляции и неравномерность нагрева батарей. Для спуска газов нужно ключом открыть и закрыть кран.

Определение мощности

Лучшие радиаторы – это отопительные приборы, которые максимально быстро и полностью прогревают помещение. Чтобы подобрать такое устройство, требуется произвести расчет мощности оборудования. Для подсчета можно воспользоваться одним из следующих способов.

По площади помещения

Самый простой способ определения количества секций радиатора отопления – это расчет по площади.

Для определения параметра потребуется знать длину и ширину комнаты. Расчет производится по следующей формуле:

N = S*100/Рс, где

N – требуемое количество секций батареи;

S – площадь помещения, определяемая как произведение длины на ширину комнаты;

100 – расчетный показатель необходимого тепла на 1 м² площади;

Рс – мощность одной секции батареи, которая указана в техническом паспорте.

Например, длина комнаты составляет 7 м, а ее ширина – 4 м. В данной ситуации площадь помещения составит 7*4 = 28 м².

READ  Способы шумоизоляции стен в квартире современными материалами

Средняя мощность одной секции биметаллического радиатора составляет 200 Ватт. Следовательно, для поддерживания оптимальной температуры в комнате достаточно установить батарею из биметалла, имеющую 28*100/200  = 14 секций.

По объему помещения

Наиболее точный расчет можно провести по объему помещения, то есть, учитывая высоту потолков. Для определения количества секций батареи требуется воспользоваться следующей формулой:

N = S*h*41 (34)/Рс, где

N – необходимое количество секций;

S – площадь помещения, определенная как произведение длины комнаты на ее ширину;

h – высота потолков в комнате;

41 или 34 – расчетные показатели оптимального количества тепла на 1 м³ объема помещения. Причем производить расчет для кирпичных домов принято с параметром 34 Вт, а для домов, изготовленных из панелей – 41 Вт;

Рс – мощность одной секции отопительного оборудования.

Например, требуется определить количество секций стального радиатора для помещения с габаритными размерами 8 м (длина), 5 м (ширина) и 2,5 м (высота потолков), расположенного в кирпичном доме. Мощность одной секции оборудования составляет 150 Вт.

Площадь (S) = 8*5 = 40 м²

Объем помещения составляет 40*2,5 = 100 м³

Исходя из данных параметров, потребуется батарея, в которой находится 100*34/150 = 23 секции.

Критерии выбора

Как выбрать батареи по иным параметрам? Помимо материала изготовления следует учитывать:

  1. способ подключения батареи к имеющейся в помещении отопительной системе. Различают:
  • нижнее подключение. Данный способ преимущественно используется при прохождении труб отопительной системы под полом;
  • диагональное подключение. Используется при установке батарей большой длины, так как позволяет максимально равномерно прогреть всю площадь отопительного прибора;
  • боковое подключение. Наиболее распространенный вид, отличающийся простотой и универсальностью;

Выбор вида подключения

Если приобрести батареи со способом подключения отличным от имеющегося, то при монтаже придется присоединять дополнительные трубы, что снизит коэффициент полезного действия.

  1. тип системы теплоснабжения. Современные системы могут быть однотрубными (подключение производится последовательно) и двухтрубными (подключение батарей параллельно). В многоквартирных домах, в большинстве случаев, обустроена однотрубная система;

  1. мощность радиатора, от которой зависит время и количество прогрева помещения.

Назначение и выбор байпаса

Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.

Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.

Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.

Производители

Дополнительно рекомендуется заранее определить фирму-производителя радиатора, так как от

этого параметра зависит качество устройства. Какую фирму выбрать? Если опираться на отзывы потребителей, то лучшими производителями являются:

GLOBAL DI FARDELLI OTTORINO and C (Италия). Продукция компании сертифицирована, в том числе и на территории РФ. Основное преимущество высокое качество, по относительно низкой стоимости. Одна секция биметаллического радиатора в среднем стоит 550 – 600 рублей;

Продукция итальянской компании

  • OASIS (Китай). Гарантия производителя составляет 15 лет. Еще одним преимуществом является более низкая стоимость. Секция батареи из биметалла в среднем стоит около 350 рублей;
  • Российский холдинг «Элсо групп», выпускающий радиаторы под брендами Elsotherm и Apriori. Гарантия на продукцию также составляет 15 лет, но применение инновационных технологий привело к увеличению стоимости одной секции биметалла до 450 – 500 рублей.

О критериях выбора радиаторов рассказано на видео.

Перед покупкой радиатора также требуется проверить внешний вид на наличие сколов, деформации и иных повреждений.
