Cхема подключения двойного выключателя на две лампочки

Содержание
  1. Соединение с использованием электрической распредкоробки
  2. Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления
  3. Инструкция по монтажу
  4. Как правильно подключать
  5. Подготовка проводов для корректной установки
  6. Как правильно подключить выключатель света
  7. Подключаем двухклавишный выключатель света в домашних условиях
  8. Как правильно подключить выключатель света
  9. Подключение
  10. Основные нюансы при подключении
  11. Конструктивные особенности двухклавишного выключателя
  12. Подготовительные работы
  13. Типы бытовых электрических выключателей
  14. Схемы подключения двойного выключателя
  15. Как выполняется подключение двухклавишного выключателя с подсветкой своими руками

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту

При этом важно определить «фазу»

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

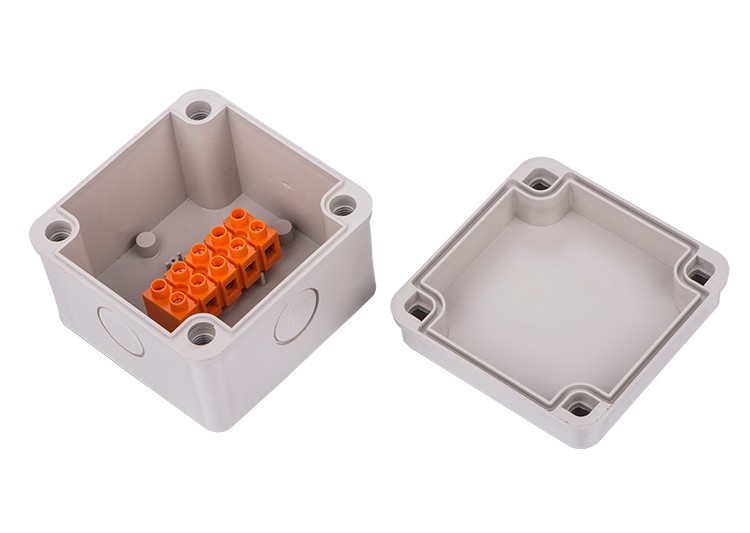

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления

В зависимости от новизны электросети в доме, меняется и её способ заземления. Именно этот показатель влияет на различие установок двухкнопочных выключателей света для заземляющих систем типа TN-C, TN-S, TN-C-S.

Схема подключения выключателя с двумя клавишами в сети с заземлением TN-C

Обратите внимание на схему: здесь выключатель коммутирует только фазовые проводники

По схеме видим, что из общего электрощита на распределительную коробку приходит фаза (красный) и ноль (синий). Нулевой проводник соединяется с соответствующими контактами на двух светильниках. В то время, когда фаза приходит к выключателю на контакт L, после чего выходит из контактов L1, L2 или «1», «2» в зависимости от модели устройства. Далее проводник из первого контакта через распределительную коробку идёт к первому светильнику, а жила со второго, соответственно, − ко второму источнику освещения. Все соединения проводов на схеме отображены жирными точками.

Схема установки двухклавишного выключателя с системами заземления TN-S и TN-C-S

Третьего проводника может и не быть в электросети, если она старого образца

Схема подключения двухклавишного устройства будет производиться подобным образом, как и предыдущая, единственным отличием считается наличие жёлто-зелёного заземляющего проводника, выходящего из распределительного щитка. Защитный кабель, как и «фаза», и «ноль», приходит вместе в распределительную коробку. Откуда уходит только светильник и соединяется с соответствующим по цвету кабелем.

ОБРАТИТЕ ВНИМАНИЕ!

Если в вашей домашней электросети отсутствует третий защитный провод, значит, подключать имеющийся проводник на люстре никуда не нужно. В квартире можно выполнить только защитное зануление.

Инструкция по монтажу

Монтаж схемы осуществляется трехжильным кабелем (даже при отсутствии заземления). Если возможно, лучше выбрать переключатель, на корпусе которого нарисована схема подключения.

Перед началом подключения устройство нужно разобрать – снять клавиши и подложку, прикрученную винтами или установленную на защелках. Остается корпус и внутренняя часть с контактами

Важно правильно определить тот, к которому нужно подсоединить фазу из распределительной коробки

Чтобы определить назначение контактов, следует рассмотреть маркировку. Главный контакт для фазного провода обозначается буквой L (он не всегда расположен в центре или отдельно с одного бока).

При отсутствии маркировки нужна отвертка-тестер на батарейках. В контакт, который (предположительно) является фазным, необходимо вставить винтик или гвоздик и охватить его пальцами. К остальным контактам по очереди следует прикоснуться отверткой. При переводе клавиш в положение «включено» отвертка светится (если контакт определен верно).

К двухклавишному выключателю подводится фаза из распределительной коробки. Жила зачищается, устанавливается между пластинами контакта, винт закручивается. Две другие жилы тоже зачищаются и так же присоединяются к отводящим контактам. Далее корпус вставляется в коробку и прикручивается винтами, устанавливаются клавиши.

Нулевой провод (N, цвет синий) в двухклавишный выключатель не заводится, он сразу присоединяется к нулевым проводам светильников в распределительной коробке.

Если корпус накладной, после разборки переключателя он прикладывается к стене по уровню, чтобы отметить местоположение крепежных отверстий. Потом сверлятся отверстия, корпус крепится к стене дюбель-гвоздями. Схема подключения проводов не меняется.

Как правильно подключать

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Основное правило подключения кнопочного выключателя света заключается в том, что он должен размыкать фазу проводки, и ни в коем случае не «ноль». Только так будет обеспечена безопасность при проведении работ по ремонту осветительного прибора или замене ламп. Схема подключения одноклавишного выключателя представлена на рисунке ниже.

Заземляющий провод, изображенный на рисунке, в жилых домах старых построек обычно отсутствует, но если он уже предусмотрен проводкой, очень желательно его задействовать, как указано на схеме.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника

READ  Радиаторы стальные «kermi» (германия)

Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

  • отключить электроэнергию;
  • разобрать корпус выключателя, сняв клавишу и рамку защиты;
  • определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
  • определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
  • выполнить подсоединение проводов согласно их назначению;
  • заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

  • отключение системы электрического питания;
  • разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
  • определение обозначения фаз;
  • зачистка кончиков трёхжильного провода;
  • подключение «провод-фазы» на контакт, обозначенный литерой «L»;
  • подключение оставшейся пары проводов на контакты клавиш;
  • на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
  • проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

  • установка проходного выключателя на постоянное место;
  • подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Как правильно подключить выключатель света

Из данной статьи вы узнаете, как правильно установить выключатель света. Выключатели используются для управления электрическими источниками освещения в жилых и коммерческих помещениях. В большинстве случаев выключатели монтируются на стене. Расположение, высота, на которой они устанавливаются, форма выключателей варьируются от страны к стране. Выключатели бывают различных видов: одно- или многоклавишные, для монтажа внутри помещения или под открытым небом и т.д. Установка и подключение выключателя – несложная задача, при условии, что вы понимаете основные принципы электрических сетей и соблюдаете технику безопасности при проведении электромонтажных работ.

В этой статье мы шаг за шагом покажем вам, как установить выключатель. Для этого вам понадобятся:

  • индикатор напряжения;
  • плоскогубцы;
  • отвертка;
  • нож;
  • уровень;
  • защитные перчатки и очки.
  • перед началом работ отключите электропитание в вашей квартире;
  • прежде чем прикасаться к проводам, используйте индикатор напряжения на каждом проводе, чтобы убедиться, что электропитание отключено;
  • если вы испытываете сомнения, если вы не хотите рисковать, лучше нанять профессионального электрика.
READ  Утеплитель ленточный для бруса

Подключение

Подготовив монтажное место, можно приступать к подключению. Выключатель 1 клавишный имеет два контактных зажима, где зачищенные провода фиксируются болтами. Каждая из жил должна быть зачищена от изоляции на 5-8 мм

После этого оголенные концы проводов вставляются в зажимы и фиксируются болтами, причем неважно, какой из проводников к какому контакту будет подключен

По окончании подключения следует проверить надежность фиксации, и только после этого, устройство можно монтировать в (на) стену. Выключатель 1 клавишный для открытой проводки просто прикручивается к подрозетнику. У встраиваемых моделей этот процесс немного сложней. После фиксации проводников к контактам рабочего механизма, он помещается в монтажную коробку. «Лапки», при этом должны упираться в ее стенки. Закручивая винты «лапок», последние начнут раздвигаться, все больше упираясь. Когда рабочий механизм будет надежно закреплен, можно прикручивать к нему декоративную рамку и устанавливать клавишу.

Осталось только включить электричество и проверить результаты своей работы.

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель — тема нашей статьи.

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

  • По способу фиксации.
    Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
  • По уровню функционала
    выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
  • Конструкционные особенности
    выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
  • В зависимости от принципа
    функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
  • Установка устройства
    может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

  • установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
  • доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
  • выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение.
Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера. В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

READ  Герметик акриловый: преимущества и недостатки

По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Подготовительные работы

Первое, что вы должны сделать – отключить питание. Некоторые люди считают, что достаточно отключить только цепь, на которой предстоит устанавливать выключатель, но мы настоятельно рекомендуем вам полностью обесточить вашу квартиру.

Используя индикатор напряжения на каждом проводе, убедитесь, что можно безопасно прикасаться к ним. Лучше проверить несколько раз, прежде чем начинать работу.

Следующий шаг проекта – очистка подрозетника (установочной коробки) от краски, мелких обломков гипсокартона, пыли и грязи. Эта операция очень важна, особенно если речь идет о только что отремонтированной комнате или квартире в новостройке. Но даже если вы заменяете старый выключатель, лучше заранее оценить состояние подрозетника, чтобы убедиться, что новый выключатель может быть установлен и выровнен должным образом.

Подготовка подрозетника к установке выключателя.

После того как вы купили новый выключатель, вы должны разобрать его с помощью отвертки или же просто руками в зависимости от его типа и производителя. Без этой операции не обойтись, поскольку вы будете подключать электрические провода к внутренней части выключателя. Необходимо снять кнопки выключателя и рамку.

Теперь вам предстоит подключить проводку. Используя плоскогубцы, обрежьте лишнюю длину проводов – они должны выступать из стены примерно на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить выключатель. Не следует оставлять провода слишком длинными, в противном случае их будет сложно разместить внутри подрозетника.

Сократив провода до нужной длины, вы можете приступать к следующему этапу. С помощью плоскогубцев очистите около 2 см каждого провода от изоляции. Зачищать большую длину опасно, так как оголенные провода при эксплуатации могут случайно соприкоснуться, вызвав короткое замыкание.

С помощью плоскогубцев придайте концу каждого провода Г-форму (или C-форму для некоторых выключателей с боковыми винтами).

Совет: самый простой и эффективный способ зачистить провод – использовать специальные клещи для удаления изоляции.

Удаление изоляции с проводов.

Типы бытовых электрических выключателей

Бытовой электрический выключатель света – это приспособление для замыкания-размыкания цепи с целью подключения или отключения определенных потребителей энергии. Чаще всего в роли последних выступают осветительные приборы: люстры, светильники, бра и др. Выключатель 1 клавишный может применяться как для подключения одноламповых, так и многоламповых приборов.

В быту используются два типа размыкателей цепи:

  • накладные;
  • встраиваемые.

Первый тип применяется, преимущественно, для монтажа на деревянных или кирпичных стенах помещений с наружной (открытой) проводкой. Такие устройства крепятся к поверхности при помощи специальной площадки (подрозетника) и двух ввинчивающихся шурупов.
Встраиваемые выключатели света устанавливаются внутрь монтажной коробки, установленной в стенное отверстие. Они предназначены исключительно для скрытой проводки, которая предусматривает предварительное штробление стен, прокладку проводов и сокрытие ее при помощи последующего шпаклевания.

По принципу действия оба типа ничем не отличаются. Он заключается в том, что при нажатии на клавишу электрическая цепь или замыкается, включая приборы, или же размыкается, отключая их.

Схемы подключения двойного выключателя

Конструкция двухклавишного выключателя – это два одноклавишных, которые установленны в единый корпус.

Схема соединения состоит из:

  • лампочек, соединенных параллельно;
  • выключателя;
  • распределительной коробки;
  • источника питания на 220 В.

В распределительную коробку вводится:

  • кабель с двумя проводами (один из них фаза, второй – ноль) со щита (источника питания);
  • кабель на 3 провода от переключателя;
  • 2 кабеля на 3 провода от осветительного прибора (приборов).

Фаза источника питания соединяется с фазой двухклавишного переключателя. Свободными остаются две жилы от осветительного прибора и две – от выключателя. Их необходимо попарно соединить.

Чтобы расключить жилы в распределительной коробке, лучше всего использовать быстрозажимные клеммы.

Для подключения проводов к осветительному прибору требуются клеммные колодки. В них согласно маркировке заводятся жилы. Фаза присоединяется к центральному контакту источника света, ноль – к цоколю.

После нажатия любой из клавиш цепочка замыкается, светильник (или часть лампочек люстры) загорается. Повторное нажатие цепочку размыкает.

Как выполняется подключение двухклавишного выключателя с подсветкой своими руками

Не зная, как устроен двухкнопочный выключатель с подсветкой, нельзя говорить о возможности правильного его подключения, поэтому рассмотрим, какие составляющие входят в конструкцию регулятора посредством изображения ниже.

Устройство выключателя с подсветкой и двумя кнопками

Фаза, приходящая на данный тип выключателя, соединяется с контактом L. Далее с контактов L1 и L2 фаза уходит на освещение. При работе подвижных контактов происходит замыкание L1, L2, L между собой. Непосредственно подсветка, которой оснащён наш выключатель, состоит из резистора и неоновой лампочки, которые припаяны к контактам L и L1. В случае, когда выключатель находится в выключенном положении, контакты L и L1 разомкнуты, при этом через нить накала напряжение приходит к неоновому диоду, заставляя его загораться. Когда клавиша выключателя меняет положение, контакты смыкаются, приводя в работу светильник, тем самым прекращая подачу напряжения к подсветке.
