Радиаторы стальные «kermi» (германия)

Содержание
  1. Виды конвекторов марки Kermi
  2. Виды
  3. Описание производителя
  4. Модели Kermi FTV 22
  5. Виды радиаторов
  6. Особенности
  7. Определение мощности радиаторов, исходя из объёма помещения
  8. Монтаж
  9. Сравнение характеристик ведущих производителей
  10. Особенности подключения
  11. Достоинства и недостатки батарей Kermi
  12. Обобщение по теме
  13. Особенности эксплуатации
  14. Панельные стальные радиаторы отопления KERMI ThermX2

Виды конвекторов марки Kermi

Конвекционные водяные обогреватели Керми выпускают в двух основных видах: встраиваемые и напольные. Особую группу составляют нестандартные исполнения.

Устройства объединяет единый принцип функционирования. В теплообменную деталь поступает горячая вода системы отопления. Нагретый металл передает тепло воздуху. Теплый воздушный поток поднимается вверх, уступая место холодным массам.

Процесс конвекции способствует быстрому прогреву объема помещения.

Стальные напольные

Отопительные приборы напольного вида устанавливают вдоль широкоформатных окон. Генерируя поток теплового излучения, они создают экран от проникновения в комнату холодного воздуха.

Внутри оцинкованного стального корпуса расположен теплообменник. Устройство состоит из металлических труб с оребрением.

С помощью патрубков прибор подключают к трубам отопительной системы. Напольные конвекторы Kermi делают с боковым или нижним присоединением.

Встраиваемые в пол

Конвекторы скрытой установки отличаются тем, что расположены вровень с полом. Для этого в напольном покрытии устраивается углубление. В нише размещается корпус устройства с активным оборудованием. Сверху прибор закрывается декоративной решеткой.

Устройства могут функционировать по принципу естественной или принудительной конвекции. Во втором случае в комплект добавляется вентилятор для ускорения процесса перемешивания воздуха.

Встраиваемые конвекторы Kermi равномерно прогревают воздух по всей высоте комнаты. Сквозняки не возникают, холодный воздух не скапливается под прибором.

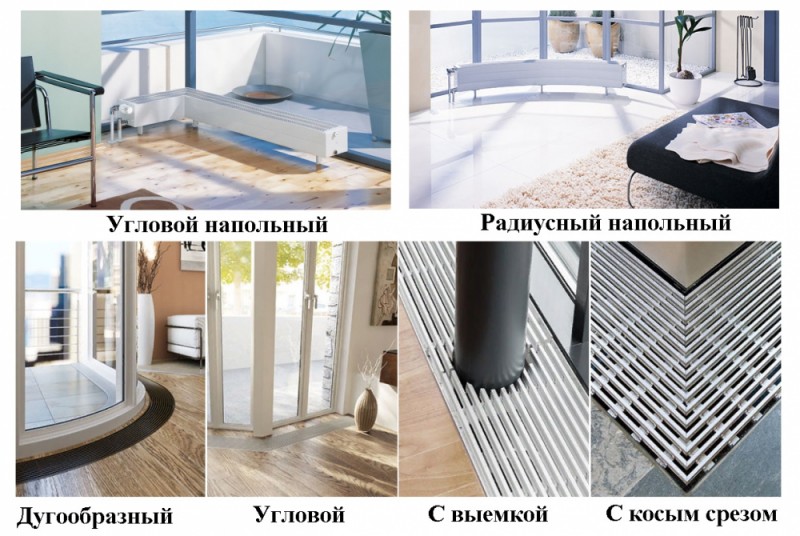

Специальные исполнения

Для помещений нестандартной конфигурации на заказ изготавливают конвекторы специальных форм.

Например:

  • угловые (для расположения на стыке стен);
  • радиусные (для округлых очертаний);
  • сложной формы (с несколькими изгибами, с выемкой под колонну).

Для заказа конвекционных приборов специального исполнения предварительно производят необходимые замеры и расчеты.

Виды

Перед покупателями радиаторов Kermi стоит сложная задача выбора. Большой размах показателей заставляет заняться изучением технических характеристик подробнее. Конструкции и размерный ряд устройств разные. Конкретные данные связаны еще и с дизайном агрегатов. Например, батареи отопления в продаже бывают от 40 см до 3 метров в длину, высота радиатора – от 30 до 90 см.

Распространены варианты трубчатые, панельные, оребренные.
Панельные стальные приборы этой компании бывают с одно, двумя и тремя панелями. Наиболее мощной считается трехслойная конструкция. Еще приборы делятся на типы, которые связаны с числом панелей. Таблица включает с 10 по 33 тип изделий. Например, первый – это 10-й тип, который включает одну такую деталь, 11 тип включает дополнение в виде ребристости, 12 тип – тонкие батареи шириной 6,5 см, 22 тип – две панели и двойную ребристость. К 30 типу и выше относятся батареи с тремя рядами и тройным оребрением.

Батареи с гофрированной поверхностью относятся к категории Profil, а гладкие радиаторы с ровной лицевой панелью называются Plan. В группе гладких приборов есть также различные варианты, отличающиеся характеристиками и маркировкой.

Варианты Plan-V обозначаются FKO – это радиаторы с нижнего варианта подвода, известные покупателям в таких трех видах:

  • левосторонний;
  • правосторонний;
  • центрированный.

Модели Plan-K c маркировкой FKV отличаются боковым подводом.
Объединение включает подходящие варианты для замены старых радиаторов из чугуна с расстоянием между осями от 50 до 90 см. При нормальном состоянии труб замена на эти приборы не требует их переваривания.

Еще один необычный вариант – это Verteo Plan.
Это изделие вертикального типа нужно в тех случаях, когда установка горизонтального варианта нужной мощности невозможна. FTV радиаторы более новые модели, которые сменили варианты FKV. Модели снабжены нижним вариантом подключения, позволяют монтировать скрытую трубную систему. Коммуникации под эти изделия можно размещать под напольным основанием. Радиаторы отличаются двухслойным лаковым покрытием. Обработка внутри и снаружи защищает изделия от коррозийного разрушения.

Line радиаторы от Kermi имеют отличный внешний дизайн.
В линейку включен широкий ассортимент монтажных размеров. Радиаторы этого вида легко монтируются. В этих радиаторах удачно совмещен превосходный дизайн и функциональность приборов. Модели отличаются высокой производительностью. Теплоотдача стальных радиаторов, закрепленных в стене, сравнима с биметаллическими вариантами. Сменить энергозатратные варианты на экономически выгодные батареи легко и просто. Достаточно произвести необходимые расчеты.

Описание производителя

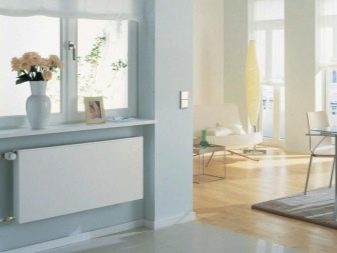

Радиатор отопления Kermi

Дата основания немецкой фирмы «Kermi» – 1960 год. Основной профиль ее деятельности – выпуск обогревателей панельного типа и современных душевых кабинок. Отличительная черта радиаторов отопления Kermi – наличие двух способов подключения, а также различных вариантов исполнения. Помимо стандартных стальных конструкций производителем предлагаются сравнительно недорогие биметаллические изделия.

Характерная особенность немецких радиаторов – высокий уровень теплоотдачи, превосходящий аналогичный показатель моделей других известных производителей. Его удается достичь за счет высокой эффективности теплообменных процессов, происходящих внутри обогревающей системы. Радиаторы отопления Керми – это идеальный вариант для установки в автономные магистрали с низким рабочим давлением (в коттедже или загородном доме, например).

Модели Kermi FTV 22

Оборудование данной серии можно устанавливать даже в гостиной, а нижний тип подключения обеспечит маскировку всех труб и проводов под полом. Хорошая теплопроводность обеспечена двумя греющими панелями и двумя конвекционными элементами (в предыдущих вариантах только один элемент).

Характеристики

Для моделей с нижним подключением керми 22 характерны:

  • материал – углеродистая сталь толщиной 1,25 мм;
  • высокая теплоотдача;
  • не громоздкие габариты;
  • гофрированная поверхность дает лучшее распространение тепла;
  • давление – 10 бар, длина – от 400 мм, высота – от 300 мм, глубина – от 100 мм.

Стоимость

Данный вид обогревателей предназначен для обогрева домов с просторными комнатами. Наличие двух конвекционных элементов позволяет сделать работу системы отопления эффективней и быстрее. Стоимость радиаторов типа FTV 22 ориентировочно может быть следующей:

  • модель 400х2000 мм с теплоотдачей 3210 Вт и емкостью 9 л будет стоить 9000 руб.;
  • радиатор 600х2300 мм с теплоотдачей 5173 Вт, емкостью 14,49 л – 11000 руб.;
  • обогреватель 900х1200 мм с теплоотдачей 3797 Вт и емкостью 10,8 л стоит 9800 руб.

Последняя модель считается самой популярной – она выполняет максимальное число функций.

Виды радиаторов

Компания «Пурмо» выпускает батареи двух видов: панельные и трубчатые.

Панельные

Радиаторы панельного типа снабжены защитными накладками из тонкой стали, закрывающими нагревательный элемент. Сплошная конструкция позволяет увеличить теплоемкость по сравнению с секционной. Панель устройства может быть гладкой или ребристой.

READ  Сверла. виды и типы. работа и применение. особенности

Цены на панельные радиаторы отопления Purmo

панельные радиаторы отопления Purmo

Трубчатые

Батареи трубчатого типа состоят из отдельных секций, скрепленных между собой. Имеют утонченный дизайн. Трубчатые конструкции легко чистить. Основной минус: теплоотдача на 15–20% ниже, чем у панельных, при одинаковых габаритах.

Особенности

Немецкая фирма Kermi была основана в 1960 году. Основной вид производимой продукции – это стальные панельные радиаторы, хотя производитель также известен по душевым кабинам. Однако именно немецкие радиаторы получили широкую популярность не только в Германии, но и по всему миру. Внешний вид немецких батарей понравился и российским покупателям

Немаловажной составляющей успеха стало и качество изделий

Особенности радиаторов заключаются в двух типах подключения, а также в трех разных толщинах металла.
Кроме изделий из стали, покупателям доступны биметаллические варианты. Российскому потребителю особенно полюбились изделия, предназначенные для установки в индивидуальных домах и коттеджах. Внешний вид приборов является изысканным, благородным и элегантным. Агрегаты недешевые, но потребители отмечают окупаемость затрат, а также высокую степень комфорта.

Принцип действия любых радиаторов основан на теплоносителе, циркулирующем внутри прибора. Поступающая в радиатор жидкость имеет свойство замедлять движение от прибора к прибору и к тому же остывать. В результате тепла в помещение передается меньше. Главная особенность немецких радиаторов – это повышенные характеристики отдаваемой теплоты. Теплоотдача от лицевой поверхности установленных батарей довольно приличная. Поэтому для автономных систем отопления с невысоким рабочим давлением радиаторы Kermi являются идеальными.

Компания предлагает батареи различных размеров.
В продаже представлены в основном модели белого цвета. По утверждению производителя порошковое покрытие изделий экологически чистое. А также утверждается, что это специальное покрытие позволяет лучше удерживать температурные показатели приборов. Декоративные модели, встречающиеся в продаже, отличаются от основной линейки цветом и дизайнерскими особенностями.

Основной вид изделий, выпускаемых Kermi – это панельные радиаторы, состоящие из стальных пластин, соединенных парами.
Теплоноситель в таких радиаторах передвигается по каналам, выдавленных способом штамповки. Обычно каналов для циркулирующей жидкости несколько. Один из них расположен вверху, а другой – внизу. Парных пластин в стальном изделии бывает собранно несколько.

Для увеличения отдачи в некоторых моделях присутствуют конвективные ребра – это листы стали гофрированного вида, которые имеют небольшую толщину и обычно привариваются за лицевую панель. Внешне от этого обычно ничего не меняется, а сбоку и сверху изделия снабжаются декором. В некоторых батареях Kermi отличается способ подачи носителя. Технология Therm-X2 считается последовательной и известной. На практике горячая жидкость подается сначала на переднюю часть, затем на последующие. В результате самой горячей получается часть, обращенная в комнаты.

Больший расход теплоты приходится на комнату.
Других расходов теплоты при таком подключении намного меньше. На практике батареи Kermi последовательного типа нагревают помещение быстрее, чем прочие виды устройств. Особенное качество нагрева приборы показали при подключенных насосах и коллекторах в системе. Фирма устанавливает на свои приборы регулировочные вентили. Новинка позволяет оптимально сбалансировать стабильную температуру во всех комнатах. В основном стальные радиаторы других производителей поставляются с термостатами, при этом термоголовку нужно докупать отдельно. С радиаторами Kermi добавляется комфорта индивидуальным отопительным системам. Для системы расходуется только выверенное число топлива, что значительно понижает траты.

Кроме последовательного варианта, в батареях Kermi имеется возможность бокового и нижнего варианта. Нижний подвод может быть и левым, и правым, а еще он может находиться по центру. Поэтому развод отопительных труб можно делать так, как удобно, не учитывая особенности отопительного устройства. Установку приборов можно осуществить и после завершения отделки, желательно только заранее укрепить кронштейны на стене. Стоит рассмотреть подробнее технические характеристики основных выпускаемых фирмой видов радиаторов.

Определение мощности радиаторов, исходя из объёма помещения

Согласно строительным нормам, один кубический метр помещения требует такой теплоотдачи:

  • в панельных зданиях – 0,041 кВт;
  • в кирпичных – 0,034 кВт.

Для примера возьмём помещение в кирпичном здании. Высота потолка – 2,7 м. Стены длиной 3 и 5 м. Объём помещения – 40,5 м3. Для получения среднего показателя мощности необходимо объём умножить на коэффициент – 0,034 кВт. Результат произведения (40,5х0,034) – 1,377 кВт (1377 Вт).

Но этот результат справедлив лишь для средней климатической полосы и без учёта коррекции, зависящей от количества наружных стен и окон. Иллюстрация демонстрирует зависимость коэффициентов от средней зимней температуры.

Некоторые коэффициенты, на которые нужно умножить среднюю требуемую теплоотдачу, в зависимости от количества наружных стен и окон, а также с учётом расположения оконных проёмов:

  • 1 наружная стена – 1,1;
  • 2 наружные стены и 1 окно – 1,2;
  • 2 наружные стены и 2 окна – 1,3;
  • окна «смотрят» в сторону севера – 1,1.

Если радиаторы предполагается установить в нише, то для батарей Kermi расчет мощности корректируется с учётом коэффициента 0,5. Если теплоконструкция будет закрыта перфорированной панелью, среднее значение следует умножить на 1,15.

К примеру, в нашем условном помещении объёмом 40,5 есть две стены, выходящие на улицу. При этом средняя температура зимой – -30. В этом случае полученную теплоотдачу умножаем на необходимые коэффициенты – 1377х1,2х1,5 = 2478,6 Вт. Округлённый результат – 2480 Вт.

Это число относительно точное, но упомянутыми коэффициентами дело не ограничивается. Специалисты при тепловых расчётах учитывают, из какого материала сделаны стены, характеристики помещений, расположенных вокруг и т. п. Но при условии усреднённых показателей этим числом можно пользоваться. Для определения типа батарей используется таблица мощности радиаторов Керми.

Монтаж

Монтаж радиаторов Kermi не отличается сложностями, но каждая работа имеет свои нюансы. Например, когда не требуется замены труб, решить проблему с разными диаметрами коммуникаций и выходных отверстий радиаторов помогут переходники. В более грамотном монтаже поможет инструкция. Изучить нюансы подключения удобно по прилагаемой к изделию схеме. Например, в ней указан важный момент с подключением разделительной пробки, которая обеспечивает функционирование технологии Therm-х2.

Процесс установки также подразумевает подключение двух типов, а значит, схемы монтажа могут быть нижними и боковыми.

Важно выбрать оптимальное место в зависимости от типа монтажа, рекомендации производителя при этом следующие:

READ  Романтика стиля шебби шик в интерьере на 60 фото

  • 100–120 мм от полового покрытия;
  • 80–100 мм от подоконника.

В обоих случаях такое расстояние обеспечит наиболее эффективный теплообмен. Если радиатор будет находиться в 20–50 мм от вертикали, то не произойдет потерь энергии на нежный обогрев этой площади.

Отличительная черта компании заключается в том, что батареи поставляются в магазинах со всеми необходимыми комплектующими для монтажа. Отопительное устройство представлено в фирменной коробке. Упаковку можно не удалять в ходе монтажа, тем самым оставляя устройство целым.

Стандартный комплект Kermi включает следующие элементы:

  • петельки;
  • угловые зажимы, консоль;
  • верх для решетки;
  • крышки и заглушающие боковины;
  • кран Маевского;
  • термостатный кран;
  • инструкция для установки и пользования.

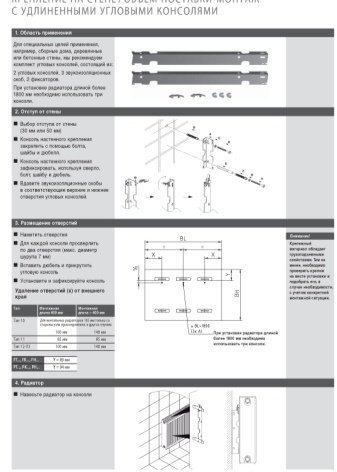

Этапы крепления радиаторов можно представить в следующем порядке:

выбор места для устройства с учетом оптимальной теплоотдачи;
нанесение разметки под крюки;
крепление вспомогательной арматуры;
фиксация радиатора на крюках;
выравнивание устройства;
подключение устройства по схеме к трубам;
опрессовка – испытание системы, которая может быть гидравлической (водой) или пневматической (воздухом);
пусконаладочные работы, в ходе которых важно проверить герметичность.

13.09.2017 06:48

Требуемая тепловая мощность радиаторов Kermi зависит от:

  • площади помещения;
  • объёма помещения;
  • теплопотерь помещения;
  • характеристик теплосистемы.

Сравнение характеристик ведущих производителей

Биметаллические батареи предлагаются многими производителями как российскими, так и зарубежными. Приводить здесь характеристики изделий всех брендов нет смысла, тем более что они во многом схожи. Например, межосевые размеры биметаллических радиаторов лежат в пределах от 200 до 800 мм, самые «ходовые» из них – 350 и 500 мм. Полная высота таких изделий составляет ориентировочно 420 и 580 мм соответственно. Глубина и ширина каждой секции изготавливается в диапазоне от 80 х 80 мм до 100 х 85 мм.

Существуют приборы отопления с межосевым расстоянием 200 и 800 мм, первые предназначены для монтажа под низким подоконником или витражом и часто имеет напольное крепление и нижнее подключение. Типоразмер 800 мм хорошо смотрится возле глухих стен.

Эксплуатационные характеристики радиаторов отопления рассмотрим на примере ведущих итальянских и российских брендов: GLOBAL, RADENA и RIFAR. Все данные сведем в таблицу.

Проведя экспресс-анализ приведенных характеристик, можно сказать, что в итальянских продуктах сделан максимальный упор на надежность и долговечность изделий, пусть даже в ущерб располагаемой тепловой мощности. Это видно по увеличенному весу и высокому порогу рабочего давления батарей. Хотя увеличение веса незначительно в плане усложнения монтажа радиаторов. В то же время российский производитель RIFAR отдельно предлагает модель MONOLIT, функционирующую при рабочем давлении до 100 Бар. Такой показатель достигнут за счет монолитной конструкции, где секции биметаллической батареи неотделимы друг от друга и резьбовые соединения отсутствуют.

Особенности подключения

Нормы установки радиаторов

Монтировать радиаторы Керми совсем не сложно, особенно если заранее учесть все нюансы предстоящих работ

Если не планируется менять существующую схему подводки, важно предусмотреть возможность ее стыковки с входными и выходными патрубками батареи. При разных типоразмерах проложенных в квартире труб и рабочих отверстий радиаторов потребуются специальные переходники

Для выявления особенностей монтажа новой обогревательной системы рекомендуется сразу же ознакомиться с инструкцией по ее установке. После того как все нюансы учтены, можно переходить непосредственно к процедуре подключения радиаторов. При этом не следует забывать о наличии двух вариантов подсоединения, согласно которым оно бывает нижним и боковым. Каждый из этих способов имеет свои особенности.

Перед монтажом радиаторов Керми с нижним подключением, например, важно определиться с местом их установки, выбираемым с учетом следующих требований:

  • расстояние от пола не должно быть менее 100-120 мм;
  • расположение относительно подоконника – не ближе 80-100 мм.

Соблюдение этих требований гарантирует удобство подводки труб, а также обеспечит максимальный теплообмен.

При покупке радиаторов потребители в комплекте получают кронштейны, клапаны Маевского, заглушки и переходники

Еще одна особенность этих изделий состоит в том, что они поставляются со всем необходимым для монтажа набором комплектующих, в который входят:

  • крепежные кронштейны (крючки);
  • угловые зажимы;
  • верхняя защитная решетка;
  • крышки и боковины в виде заглушек.

В тот же комплект входят краны термостата и стравливающего устройства Маевского, но не для всех типов поставляемых изделий.

Порядок установки и подключения радиаторов с нижней подводкой:

  1. На выбранном месте наносится разметка точек навески кронштейнов.
  2. Они надежно крепятся посредством прилагаемых к комплекту метизов.
  3. По завершении этой операции радиатор навешивается на крюки и выравнивается по уровню.
  4. После этого он подключается к системе труб (включая обратку).

Последняя процедура проводится в соответствии с имеющейся в инструкции схемой.

Достоинства и недостатки батарей Kermi

Немецкие радиаторы отопления Kermi обладают массой достоинств и минимум недостатков – это характерно для многих видов товаров, произведенных в Германии. Для начала опишем ключевые достоинства:

Технология Kermi Therm-x2 поможет сэкономить ваши деньги, благодаря особой циркуляции теплоносителя в радиаторе.

  • Высокая эффективность за счет применяемой технологии therm-x2 – обеспечивает снижение затрат на обогрев;
  • Качественная стальная основа – обеспечивает продолжительный срок службы;
  • Стойкость к давлению до 10 атмосфер – проверочное давление для многих моделей составляет 13-14 атмосфер;
  • Изобилие моделей – под любые интерьеры;
  • Наличие встроенных терморегуляторов (характерно для некоторых моделей);
  • Быстрый прогрев помещений – обеспечивается технологией therm-x2.

Что касается недостатков, то их очень мало:

  • Отсутствие стойкости к гидроударам – сталь не выдерживает сильных перегрузок;
  • Несколько высокие цены – за качество немецкой продукции нужно платить.

Таким образом, батареи отопления Керми станут отличным решением для обогрева жилых помещений.

Обобщение по теме

Описываемые радиаторы отличаются уникальными техническими характеристиками. Сформировать их позволила инновационная технология обогрева. Принцип ее действия значительно отличается от такового в обычных стальных радиаторах. Разница — в особенностях конструкции описываемой теплотехники и в подаче теплоносителя. В обычные стальные батареи он поступает равномерно во все трубки радиатора. Здесь же он сначала подается на переднюю панель, а затем идет по конвектору, расположенному вдоль задней панели. Такая схема позволила увеличить КПД отопительного прибора на 11%.

Читайте далее:

Газовый котел Навьен — технические характеристики, конструктивные особенности и модельный ряд

READ  Как выбрать смеситель для ванной

Датские циркуляционные насосы Грундфос — технические характеристики и конструктивные особенности

Технические характеристики алюминиевых радиаторов и особенности их конструкции

Стальные радиаторы Керми — малая инерционность, качественный обогрев

Биметаллические радиаторы отопления rifar – технические особенности и преимущественные характеристики

Особенности эксплуатации

Любые радиаторы требуют очистки от пыли два-три раза за сезон: пыль сильно снижает теплоотдачу. К тому же в потоках теплого воздуха она поднимается верх, и может вызывать приступы аллергии. Но некоторые модели (кроме типа 10 и гигиенических) панельных радиаторов со всех сторон закрыты: стоят боковые крышки и решетка вверху. Снаружи никаких защелок или других приспособлений не видно.

Есть только на боковой панели пластиковый логотип «Kermi». Вот он и служит ключиком. Левый край логотипа оттягиваете на себя, проворачиваете его немного вниз. Открывается отверстие. Но логотип нужно еще провернуть против часовой стрелки до тех пор, пока он не открутится (он закручивается на пластиковый штырь с резьбой, так что сильно не тяните). Но левый край нужно все время оттягивать — там есть наплыв-фиксатор, который может поцарапать краску. После того, как логотип снимете, можно боковую пластину оттянуть вниз, чтобы она снялась с фиксаторов. Если есть в модели вентиль — снимайте сначала левую панель, справа стоит вентиль и мешает. После того как сняли боковушки, крышку ничего не держит. Можно чистить.

Сборка идет в обратном порядке: устанавливаете верхнюю решетку, потом боковины (сначала правую, потом левую), и потом уже логотипы.

Радиаторы Керми встречаются примерно в 80-90% магазинов, торгующих теплотехникой. Убедиться в этом просто – зайдите в любой магазин и уточните их наличие, в подавляющем большинстве случаев ответ будет положительным. Радиаторы от этого немецкого производителя славятся своим качеством и выносливостью, а их разнообразие позволяет обогревать помещения любого типа. Поэтому мы решили посвятить Kermi отдельный обзор. В нем мы расскажем:

  • Об используемых в производстве технологиях;
  • О технических характеристиках радиаторов;
  • О достоинствах и недостатках продукции Керми;
  • О наиболее востребованных моделях.

В заключение мы опубликуем пользовательские отзывы.

Панельные стальные радиаторы отопления KERMI ThermX2

Сделанные по всем европейским стандартам, они имеют волнистую профильную поверхность, отличаясь невысокой ценой. Подходят они только для закрытой системы отопления. Маленький объем горячей воды вкупе с высокой отдачей тепла делают эти приборы наиболее подходящими для автономного отопления. Причем лучше их использовать в системах, где теплоноситель не является излишне горячим.

Данные радиаторы сделаны по новейшей запатентованной технологии X2, значительно увеличившей эффективность отопительных приборов. Вдвое усилив излучение инфракрасного спектра, эта технология сделала радиаторы весьма комфортными. Ускорилось время нагрева примерно на четверть, а экономия увеличилась на 11%. Смысл принципа X2 состоит в том, что лицевая панель нагревается в первую очередь, и лишь после этого – тыльная. Подробнее об этом смотрите в ниже представленном видео.

Видео: Технические особенности стальных панельных радиаторов Kermi

После соединения панелей в корпус готовое изделие сначала тщательно обезжиривают, затем его фосфатируют. Окончательная отделка происходит методом электростатического окрашивания. Верхний слой краски подвергается обработке при температуре 180 градусов. Благодаря этому он получается прочным. Отливающее блеском покрытие придает батареям нарядный вид.

Сверху и сбоку радиатор имеет экранные решетки.  Они позволяют добиться значительного увеличения эффективности передачи тепла – на 60 %. В комплекте идут 4 накладки предназначены для крепления оборудования.

Существуют 2 линейки панельных радиаторов Kermi, которые отличаются между собой местом подключения к тепловой сети. С боковой стороны подключаются радиаторы линейки Kermi ThermX2 Profil-K (FKO). А такие приборы, как Kermi ThermX2 Profil-V (FKV или FTV), предназначены для подключения снизу.

Подключаемые сбоку Kermi ThermX2 Profil-К

Эти радиаторы оснащены конвекторами, а панели их выполнены из двух стальных листов профилированного типа, соединенных сваркой. С боковых сторон имеются экраны, а сверху – накладная решетка типа «гриль». Маркируются радиаторы с боковым типом подключения буквосочетанием FKO. Для присоединения к системе по бокам у прибора Kermi Profil-K FKO имеется четыре патрубка, имеющих внутреннюю резьбу (диаметром 1/2″). Подключать радиатор к трубам можно с любой стороны.

Технические характеристики радиаторов отопления Kermi ThermX2 FKO:

  • Присоединительная резьба: 4 х G1/2” (внутр.)
  • Высота: 300, 400, 500, 600, 900
  • Межосевое расстояние: общая высота минус 50 мм
  • Длина: от 400мм до 3000мм
  • Глубина: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Макс. температура теплоносителя: 110°C
  • Рабочая температура – 95°

Подключаемые снизу Kermi ThermX2 Profil-V

Все эти радиаторы имеют термоклапан, встроенный в конструкцию. Резьба у него правосторонняя, с шагом М30х1,5. Регулятор температуры в комплект поставки не входит, его нужно покупать отдельно. Резьба у патрубка наружная, диаметр ее – 3/4″. Межосевое расстояние составляет 5 см. Такая конструкция предназначена для двухтрубных систем отопления. Если же надо подключиться к однотрубной системе, то приобретают специальную арматуру.

Технические характеристики  Kermi ThermX2 FKV:

  • Присоединительная резьба: 2 х G3/4” (наруж.),
  • Высота радиаторов: 300, 400, 500, 600, 900
  • Длина радиаторов: от 400мм до 3000мм
  • Расстояние между подводящими трубами: 50мм
  • Глубина радиатора: тип 10 и 11 — 61мм, тип 12 — 64мм, тип 22 — 100мм, тип 33 — 155мм
  • Рабочее давление – 10 атм. (1,0 МПа)
  • Опрессовочное давление – 13 атм. (1,3 МПа)
  • Максимальная температура теплоносителя: 110°C
  • Рабочая температура – 95° С

Кроме способов подключения панельные радиаторы различаются и по типам. Всего Керми производит 5 типов стальных панельных радиаторов:

Тип 10 — однорядная, имеет глубину 6,1 см. Облицовка и конвектор отсутствуют. Изготовляется только по предварительному заказу.

Тип 11 — однорядная, облицованная, глубина – 6,1 см. Имеется один конвектор.

Тип 21 – двухрядная, облицованная, с глубиной 6,4 см. Один конвектор.

Тип 22 – двухрядная, облицованная. Два конвектора.

Тип 33 – трехрядная, облицованная. Три конвектора.

Наиболее популярным и часто используемым является 22 тип.

Комментариев нет, будьте первым кто его оставит
