Как выбрать стабилизатор напряжения

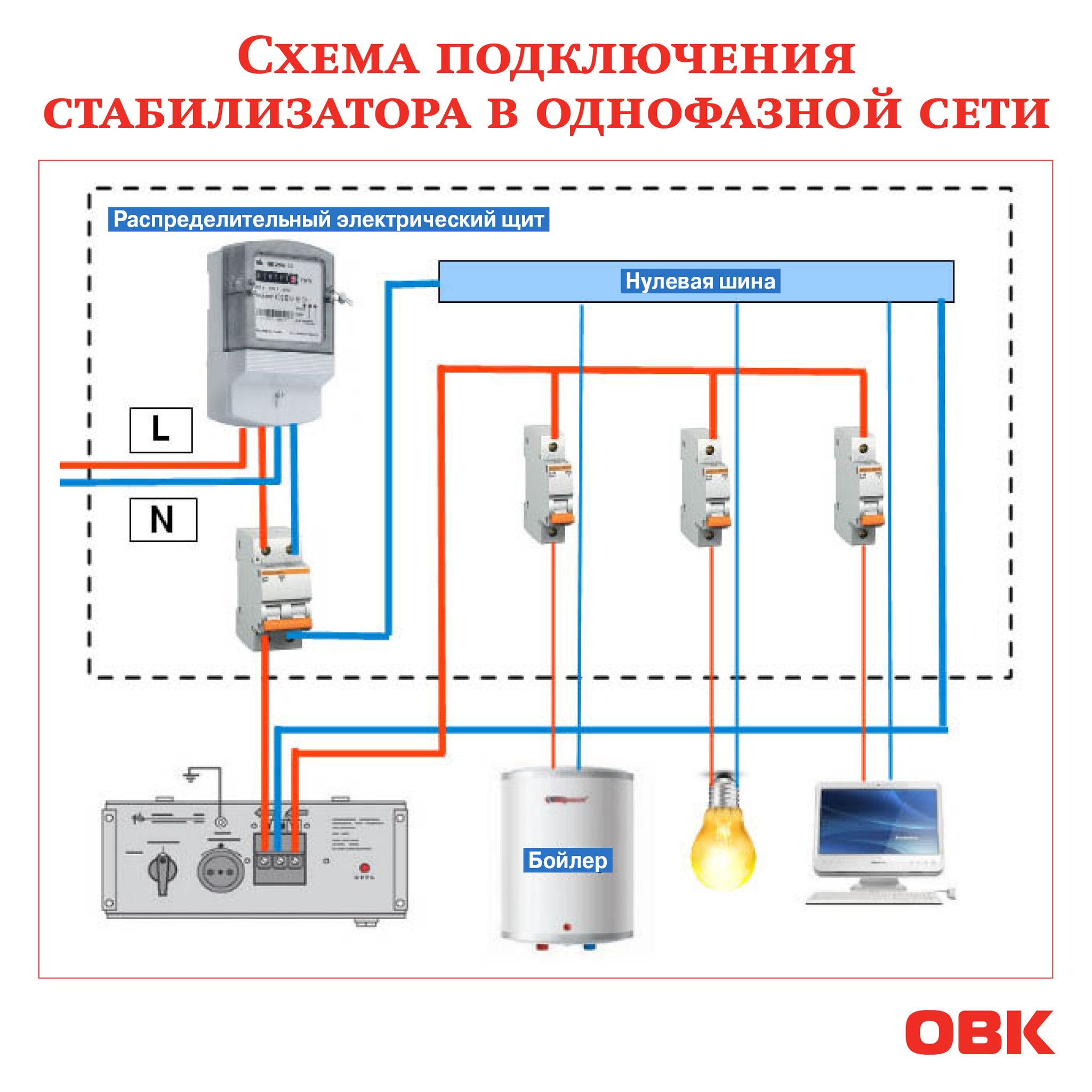

Одно и трехфазные стабилизаторы

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир — напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка — 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

• при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
• при отсутствии напряжения по фазе, два остальных будут работать исправно
• нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

Шаг №6. Обзор популярных производителей: на что обращать внимание

Российская компания «Штиль»

Производитель накопил большой опыт выпуска электротехнических изделий, работает на рынке с 1994 года. Продукция выпускается по сертификату соответствия ГОСТ ISO 9001-2011.

Имеются собственные проектный и производственные отделы для выпуска стабилизаторов разных назначений и способов крепления.

Особый популярностью пользуются инверторные трехфазные и однофазные модели, предназначенные для работы в трудных условиях. Они обеспечивают высокие выходные электрические характеристики.

На свою продукцию компания Штиль дает гарантии, включающие:

• диагностику работающего оборудования с выявлением причин, вызывающих проблемы при эксплуатации;
• выполнение местного или общего ремонта с заменой поврежденных узлов;
• профилактические мероприятия и техническое обслуживание.

Оборудование после гарантийного ремонта в обязательном порядке подвергается тестовым испытаниям на пригодность к дальнейшей эксплуатации. Без технических проверок оно к владельцу не возвращается.

Итальянский производитель ORTEA S.P.A.

Компания освоила рынок электротехнического оборудования для стран Европы более полувека назад.

Ее продукция к нам поступает через разветвленную сеть дилеров, включающую более 700 компаний-партнеров в странах СНГ с сервисными центрами производителя из Италии. Она отличается высоким качеством, надежностью, стойкостью к сложным условиям эксплуатации.

Преимущества продукции компании:

• имеется патент на конструкцию регулировочного механизма, обеспечивающий пожизненную фирменную гарантию;
• внутренние силовые узлы обладают высокой устойчивостью к возникающим перегрузкам;
• точность стабилизации очень высокая, не превышает 0,5 процента;
• используется высокоэффективная интеллектуальная система защиты от Schneider Electric или ABB;
• дополнительно встроена защита от поражения оборудования молнией;
• повышенное быстродействие на перепады напряжения в сети;
• хорошая плавность регулировок;
• стойкость к холодам;
• 2 метода подключения, использующие возможность коррекции входного сигнала;
• современные дисплеи с повышенной четкостью отображаемой информации.

Комплектующее оборудование для сборки поступает только от европейских компаний, подвергается серьезным проверкам. Монтаж отмечается высокой четкостью и аккуратностью.

Российская компания «Норма М»

Старый и опытный отечественный производитель отмечается прогрессивными техническими решениями и высокой технологической базой для выпуска электротехнического оборудования.

На предприятии запатентованы и внедрены изобретения:

• по конструкциям реле, обеспечивающую функцию предотвращения искрения контактов;
• современной безобрывной коммутации переключаемых цепей;
• обеспечения практически 100% удержания мощности.

Продукция Норма М создается для однофазных или трехфазных систем питания, корректно служит более 10 лет при различных перегрузках. На нее дается гарантия и предоставляется сервисное техническое обслуживание в центрах компании.

Преимущества производителя:

• все модели оборудования выделяются компактностью;
• высокое обеспечение уровня мощности в заявленном диапазоне;
• имеется режим «байпас», обеспечивающий отключение автотрансформатора при нормальном уровне электроснабжения, что значительно экономит электроэнергию;
• стойкость к работе на морозе;
• качественная выходная синусоида без искажений гармоники;
• монтаж по местным условиям на стене или полу.

Российский производитель ЭТК «Энергия»

В 2000 году компания зарегистрировалась в качестве дистрибьютера электротехнической корпорации Sassin из Китая и стала работать на отечественном рынке с силовым электрическим оборудованием.

Выпуск и продажи собственной продукции начаты с 2005 года. Товар оказался высокого качества, сразу завоевал доверие потребителей, стал пользоваться спросом. Объясняется это тем, что требования технологических процессов очень жесткие. Все оборудованию отвечает техническим нормативам и требованиям безопасности.

Основные преимущества ЭТК Энергия:

• огромный выбор продукции с разными величинами мощности для бытового использования;
• качественная сборка приборов;
• высокая надежность и приспособленность к работе в сложных условиях;
• выбор монтажа на стену или пол;
• предоставляется возможность приобрести приборы, способные работать при любой погоде на улице;
• доступная цена;
• длительная гарантия.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер

Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название	Тип	Рабочее входное напряжение	Точность стабилизации	Тип размещения	Цена	Оценка пользователей по 5-балльной шкале	Примечания
RUCELF SRWII-12000-L	релейный	140-260 В	3,5%	настенный	270$	4,0
RUCELF SRFII-12000-L	релейный	140-260 В	3,5%	напольное	270$	5,0
Энергия Hybrid СНВТ-10000/1	гибридный	144-256 В	3%	напольное	300$	4,0	на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000	релейный	100-260 В	10%	напольное	300$	4,0
RUCELF SDWII-12000-L	электромеханический	140-260 В	1,5%	настенное	330$	4,5
РЕСАНТА ACH-10000/1-ЭМ	электромеханический	140-260 В	2%	напольное	220$	5.0
РЕСАНТА LUX АСН-10000Н/1-Ц	релейный	140-260 В	8%	настенное	150$	4,5	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Ц	релейный	140-260 В	8%	напольное	170$	4.0	синусоида без искажений Защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20	электронный	187-253 В	0,5%	напольное	1550$	5,0
Штиль R 12000	электронный	155-255 В	5%	напольное	1030$	4,5
Штиль R 12000C	электронный	155-255 В	5%	напольное	1140$	4.5
Энергия Classic 15000	электронный	125-254 В	5%	настенное	830$	4,5
Энергия Ultra 15000	электронный	138-250 В	3%	настенное	950$	4,5
СДП-1/1-10-220-Т	электронный инверторный	176-276 В	1%	напольное	1040$	5	синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Шаг №1. Когда стабилизатор не поможет: что необходимо проверить в проводке до его приобретения

За свою практику однажды столкнулся с таким фактом, что здание находилось на приличном удалении от питающей ВЛ, а ответвление от нее к дому было выполнено с элементарным нарушением ПУЭ.

Провод от опоры до вводного щита в дом был смонтирован тонкий, что сказывалось на увеличении электрического сопротивления этой магистрали. На нем образовались дополнительные потери напряжения.

Все это сильно повлияло на качество электроснабжения. Поэтому нарушать общепринятые правили монтажа не стоит: возникают дополнительные трудности.

Чтобы их избежать рекомендую выбирать сечение проводов и кабелей по общепринятой мощности, передаваемой через них нагрузки.

При этом обращайте внимание на:

1. Металл жил (медь или алюминий);
2. Способ прокладки (открыто по воздуху или в закрытых трубах).

Вводной кабель с заниженным поперечным сечением жил необходимо сразу менять. Стабилизатор на него подключать нельзя: повышенная мощность нагрузки вызовет перегрев и без того неправильно собранной электрической схемы.

Особенности расчётов

Параметров выбора приборов стабилизации существует много. Одним из основных является полная мощность стабилизатора напряжения. Речь идет о характеристике напряжения и тока, то есть, о параметрах выхода тока, которые устройство может поддерживать в номинальном режиме работы. Однако исходными данными расчета становится расходуемая мощность устройств, которые будут подключаться к прибору.

• Иногда к стабилизатору подключают дополнительное оборудование. При этом нужно учитывать это показатель мощности при расчете.
• Если вы планируете устанавливать внешние циркуляционные насосы, то необходимо брать в расчет также их мощность.
• При преобразовании напряжения до требуемого значения всегда имеются потери мощности. Чем больше отклонение от 220 вольт, тем выше эти потери. Поэтому перед расчетом, целесообразно сделать проверку – измерить сетевое напряжение днем, вечером, утром, и в часы «пик». Эту проверку лучше провести за несколько дней. В результате вы получите информацию, которая вам пригодится для расчетов.
• Обычная сумма значений мощности будет неточными данными, так как значительное число приборов расходует кроме полезной мощности, также и реактивную составляющую. Она определяется по определенной формуле, и добавляется в результаты расчета.

Полезная информация о стабилизаторах напряжения по поводу высокой точности

Многие стараются выбрать устройство с максимальной точностью стабилизации, вплоть до 0,5 %. Однако, как правило, отклонение в 10–15 В считается нормальным режимом работы для большинства техники. И только в редких случаях оборудование при таких отклонениях не работает или капризничает. Большая часть предлагаемых на рынке стабилизаторов обеспечивает именно такой режим работы.

Частым заблуждением покупателей является то, что приобретаемое устройство с высокой точностью стабилизации – это гарантия стабильного напряжения и отсутствие мерцания света. На самом деле, получается наоборот: чем больше точность у прибора, тем чаще он переключается, подстраиваясь под входную сеть, поэтому и лампочки не перестают мерцать. Это касается ламп накаливания и галогенок.

При установке стабилизатора симисторного и релейного типа мерцание лампочек стопроцентно будет сохраняться. Исключение составляют лишь стабилизаторы с плавной регулировкой сигнала. Это касается новых разработок стабилизаторов, таких как Вольтер. При выборе регулятора желательно руководствоваться рекомендациями от производителя или профессионалов. Можно для верности ещё почитать положительные и отрицательные отзывы в интернете на конкретную модель или бренд.

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

• релейные
• тиристорные-симисторные
• сервоприводные
• инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные — из-за своей дешевизны, тиристорные — из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего — до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус — они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней — брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

• 9 ступеней — погрешность 15В
• 12 ступеней — погрешность 10-12В
• 16 ступеней — погрешность 6В
• 36 ступеней — погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Почему происходят перепады напряжения, чем они опасны?

Причины

Скачки напряжения в бытовой электрической сети на 220 Вольт могут произойти по целому ряду самых разных причин.

Вот основные из них:

• Отключение от сети мощных приборов. Если один из потребителей электроэнергии отключает от сети мощные приборы, напряжение резко повышается. Такое обычно бывает при прекращении подачи электропитания на производственную или торговую технику.
• Некорректная работа трансформатора. Пожалуй, самая распространенная причина. Электроэнергия, выработанная электростанции, имеет напряжение от 150 до 1 150 Кв. Уменьшают его с помощью трансформаторов, находящихся на специальных распределительных подстанциях. Вследствие некорректной настройки трансформатора, его износа или производственного брака прибор может работать ненадлежащим образом и не стабилизировать напряжение, приводя к периодическим изменениям.
• Перегрузка сети. К повышению вольтажа может привести не только массовое отключение, но и массовое подключение к ней электроприборов. Это особенно актуально для домов советской постройки, в которых проводка не рассчитана на запитывание таких требовательных приборов как, например, сплит-системы. Сеть в таком случае обычно испытывает перегрузку и напряжение меняется в сторону уменьшения или увеличения.

Не менее распространенной причиной скачков является неграмотная работа электриков. При недостаточном заземлении или неправильном монтаже так называемого «нуля» перепады – обычное дело. Также нередко скачки вызывает подключение к сети сварочного аппарата.

Чем опасны?

Интенсивные перепады могут вывести из строя технику моментально.

Незначительные скачки напряжения электросети (повышение или понижение до 25%) существенно сокращают срок службы любой бытовой техники. Особенно опасны подобные явления для кристаллов центральных процессоров компьютера, видеоадаптеров.

Мнение эксперта
Торсунов Павел Максимович

Не стоит думать, что резкое повышение напряжения может сжечь только компьютер. Сегодня процессоры встроены почти во всю бытовую электронику. Они есть и в телевизорах, и в микроволновых печах, и в холодильниках, и в других электроприборах. Это означает, что резкие перепады опасны и для них.

Шаг №3. Как оптимально выбрать устройство стабилизатора по мощности потребляемой нагрузки: 2 способа

В физике существует простое правило: у любого источника энергии всегда должен быть запас мощности, перекрывающий потери и подключенную нагрузку. Иначе он не сможет нормально работать.

По этому принципу стабилизатор необходимо выбирать с запасом мощности.

Рассматриваю первый способ

Сейчас на всех приборах показывают потребление электроэнергии в ваттах. Эти значения достаточно просуммировать. Если же на каких-то устройствах указана только нагрузка в амперах, то ее переводят по формулам в полную мощность.

Также ток на группу подключенных приборов можно замерить амперметром или токовыми клещами и пересчитать. Но намного удобнее воспользоваться бытовыми ваттметрами. Обычно им придают форму розетки с дисплеем и вилкой.

Упростить все эти действия позволяет расчет мощности онлайн калькулятором.

Вторая методика

Ею можно воспользоваться в случае, когда электроснабжением дома или квартиры занимался профессиональный электрик, планируя проект строго по ПУЭ. Вы должны быть уверены, что:

• проводка соответствует действующим нормативам безопасности;
• автоматический выключатель выбран правильно и проверен по всем параметрам, включая замер петли фаза-ноль.

В этой ситуации автомат уже просчитан по подключенной нагрузке, а его номинал рабочего тока учитывает проходящую мощность. Вот его и берем за основу выбора стабилизатора напряжения.

Однако я все же советую просчитать оба метода. Это не так сложно, как кажется, но придаст уверенность для будущей эксплуатации, позволит исключить случайную ошибку.

Зачем нужен запас мощности для стабилизатора

При снижении уровня питания на входе происходит уменьшение потребляемой мощности любым прибором. Она вычисляется произведением приложенного напряжения на протекающий электрический ток.

Однако на выходе стабилизатора подключены потребители, получающие нормальное питание. Они работают на полную мощность, выполняя свои задачи.

В таких условиях преобразователь может не справиться со своими функциями. Поэтому ему нужен запас. Увеличивайте его величину около 30%. Практика показывает, что этого достаточно.

Аналогичная ситуация происходит при повышении напряжения сети.

Рейтинг популярных моделей

Вот несколько неплохих бытовых стабилизаторов напряжения, которые можно купить для использования дома или на даче.

РЕСАНТА ACH-5000/1-Ц

РЕСАНТА ACH-5000/1-Ц – это относительно недорогой однофазный релейный стабилизатор, который хорошо подойдет для домашнего использования.

Вот основные технические характеристики этого устройства:

Количество фаз	1
Номинальная мощность	5 кВт
Входное напряжение	До 260 В
Тип подачи тока на трансформатор	реле

Точность стабилизации Ресанты составляет 92%, что является довольно неплохим показателем. КПД устройства составляет 97% — прибор почти не теряет ток во время обработки.

Присутствует защита от:

• Короткого замыкания.
• Перегрева.

• Резкого повышения напряжения.
• Электропомех.

При срабатывании защиты, устройство автоматически отключается.

РЕСАНТА имеет монохромный жидкокристаллический экран с подсветкой, на котором отображаются входное и выходное напряжение, а также некоторые другие сведения о ходе работы прибора.

Штиль

Штиль – это стабилизаторы другого типа, электронные.

Вот основные технические характеристики этих устройств:

Количество фаз	1
Номинальная мощность	6 кВт
Входное напряжение	До 275 В
Тип подачи тока на трансформатор	Электронный блок управления

Точность стабилизации у Штиля составляет 95%, КПД также равен 95%.

Присутствует защита, которая срабатывает в двух случаях:

Штиль идеально подойдет для обеспечения электроснабжения в небольшом загородном доме или городской квартире.

Достоинство Штиля – гарантия, срок которой равен двум годам.

ORTEA ORION 15

ORTEA ORION 15 – это дорогой и мощный стабилизатор, рассчитанный на серьезные нагрузки. Он подходит для запитывания большого загородного дома или для использования на малом производстве, в торговле.

Вот основные технические характеристики устройства:

Количество фаз	3
Номинальная мощность	15 кВт
Входное напряжение	До 253 В
Тип подачи тока на трансформатор	Электромеханическая регуляция

Слабая сторона модели – максимально допустимое входное напряжение, которое составляет всего 253 В. Это довольно мало – в сельской местности бывают довольно резкие скачки вольтажа. Однако этот недостаток с лихвой компенсируется очень высоким КПД (98%) и точной работой (процент искажений здесь равен 0,5%).

Конструкция предусматривает систему защиты, которая срабатывает при:

• Превышении максимально допустимого входного напряжения.
• Короткого замыкания.

APC by Schneider Electric Line-R LS1000-RS

APC by Schneider Electric Line-R LS1000-RS – компактный стабилизатор, который стоит около 1 500 рублей. Он выполнен в виде небольшого пластмассового прямоугольника с тремя розетками. Ради компактности пришлось пожертвовать размерами трансформатора, поэтому высокой мощностью эта модель похвастаться не может.

Вот ее основные характеристики:

Количество фаз	1
Номинальная мощность	1 кВт
Входное напряжение	До 242 В
Тип подачи тока на трансформатор	Реле

Несмотря на низкую стоимость и малый размер, APC имеет довольно неплохие параметры отклонения выходного сигнала – не больше 10%. А вот КПД низковат – всего 90%. Тем не менее, для устройства за 1 500 очень неплохо.

HOME СНР1-0-0,5

Еще один компактный стабилизатор. Правда, за счет применения объемного трансформатора, обеспечивающего более стабильную работу, цена у него выше, чем у АРС, и составляет примерно 2 000 рублей. Подходит для использования на небольших площадях или запитывания отдельных приборов.

Ниже приведены основные характеристики модели:

Количество фаз	1
Номинальная мощность	500 Вт
Входное напряжение	До 250 В
Тип подачи тока на трансформатор	Реле

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно «гуляет». Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А
P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас — 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:
170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить «потянет» ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:
0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:
6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется «впритык» нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1
2
3
4
5
